جدول اشتال تیرآهن IPE [اشتال آنلاین + دانلود PDF]

زمان مطالعه: 4 دقیقه

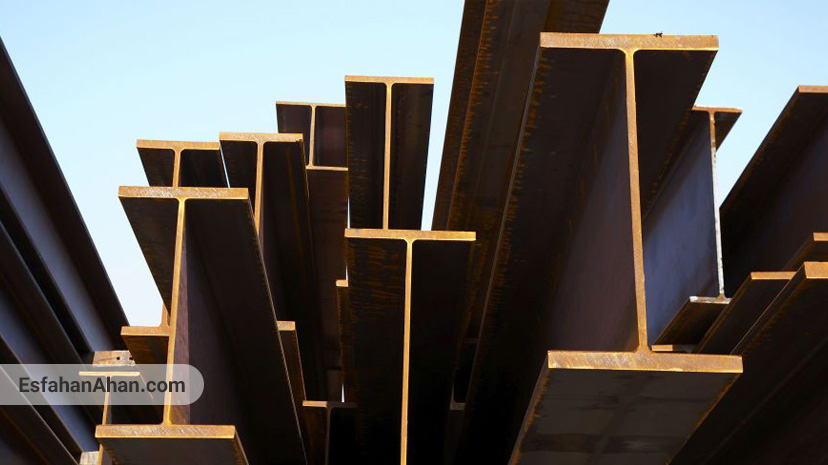

تیرآهن یکی از مهم ترین مقاطع فولادی است که بیشترین کاربرد را در پروژه های ساختمان دارد. این مقاطع فولادی معمولا بر اساس استانداردهای جهانی تولید می شوند؛ به همین دلیل مشخصات فنی و ساختاری آن کاملا مشخص است.

جدول اشتال تیرآهن، ابزاری بسیار کاربردی است که اطلاعاتی مانند ارتفاع جان، عرض بال و وزن آن ارائه می دهد. به خاطر داشته باشید که تیرآهن در سه نوع IPE، HEB و HEA ساخته می شود بنابراین جدول هر کدام نیز متفاوت است.

در این مطلب از اصفهان آهن قصد داریم، به بررسی جدول اشتال تیرآهن های IPE – HEA – HEB بپردازیم؛ زیرا این اطلاعات در براورد قیمت روز تیرآهن و تشخیص کیفیت آن تاثیر بسیار زیادی دارند.

راهنمای حروف جدول اشتال تیرآهن

جدول اشتال تیرآهن با ارائه مشخصات ابعادی و ساختاری محصول (به‌ خصوص گشتاورهای خمشی حول محورهای x و (yبه مهندس محاسب کمک می ‌کند تا اقتصادی ‌ترین و بادوام‌ ترین تیرآهن را به مالک پروژه تحویل دهد. در واقع یکی از مهم ‌ترین عوامل تصمیم‌ گیری در ساخت سازه فولادی، استفاده از محصولات و مواد اولیه با حداقل قیمت و حداکثر کیفیت است.

بنر تیرآهن

از آنجایی که وزن نیز عامل تعیین ‌کننده قیمت انواع تیرآهن است، توصیه می کنیم از اطلاعات جدول وزن تیرآهن ها نیز استفاده نمایید. جدول زیر اطلاعات حروفی است که در جدول اشتال، با آن مواجه می شوید. بنابراین بهتر است از راهنمای زیر نیز استفاده کنید.

h = ارتفاع جان تیرآهنb = عرض بال
s = ضخامت جانr = شعاع انحناء داخل جان به بال
c = ضخامت بال + انحناء داخلیh-2c = ارتفاع جان – ضخامت دوبال
A = محیط سطح مقطعG = وزن یک متر
 Jx= ممان اینرسی محور xWx = مدول مقطع محور x
Ix = شعاع چرخش در محور x (ژیراسیون)JY = ممان اینرسی محور y
WY = مدول مقطع محور yIY = شعاع چرخش محور y (ژیراسیون)
A1 = مساحت سطح مقطعRT = شعاع تنش

جدول اشتال تیرآهن IPE

تیرآهن I Profile Europeennes یا به طور اختصار IPE، نوعی پروفیل باز است که سطح مقطع آن به شکل I لاتین دیده می شود و سبک ترین نوع تیرآهن در بازار فولاد است.

جدول اشتال تیرآهن IPE
 IPEh
mm
b
mm
s
mm
t
mm
r
mm
c
mm
h-2c
mm
A
cm2
G
Kg/m
Jx
cm4
Wx
cm3
Ix
cm
JY
cm4
WY
cm3
IY
cm
A1
mm
RT
mm
8080463.85.2510.2597.64680.1203.248.493.691.056312.2
100100554.15.7712.77410.38.117134.24.0715.95.791.247914.6
120120644.46.3713.39313.210.4318534.927.78.651.459616.9
140140734.76.9713.911216.412.954177.35.7444.912.31.6511219.3
1601608257.4916.412720.115.88691096.5868.316.71.8412921.7
180180915.3891714623.918.813201467.4210122.22.0614524
2002001005.68.51220.515928.522.419401948.2614228.52.2416226.4
2202201105.99.21221.217733.426.227702529.1120537.32.4817929.1
2402401206.29.81524.819039.130.738903249.9728447.32.619631.8
2702701356.610.21525.221945.936.1579042911.242062.23.0222035.6
3003001507.110.71525.724853.842.2836055712.560480.53.3524539.5
3303301607.511.51829.527162.649.11177071313.778898.53.5527042.1
360360170812.71830.729872.757.1162709041510401233.7929444.7
4004001808.613.52134.533184.566.323130116016.513201463.9532647.1
4504501909.414.62135.637898.877.633740150018.516801764.1236549.4
50050020010.216213742611690.748200193020.421402144.3140451.8
55055021011.117.22441.246713410667120244022.326702544.4544254
6006002201219244351415612292080307024.333903084.6648156.5

جدول اشتال تیرآهن HEB

تیرآهن HEB نوعی تیر بال پهن سنگین است که کاربرد بیشتری نسبت به سایر مقاطع فولادی این دسته دارد. سطح مقطع این محصول به شکل H لاتین دیده می شود.

جدول اشتال تیرآهن HEB
HEBh
mm
b
mm
s
mm
t
mm
r
mm
c
mm
H-2c
mm
A
cm2
G
Kg/m
Jx
cm4
Wx
cm3
Ix
cm
JY
cm4
WY
cm3
IY
cm
A1
mm
RT
mm
1001001006101222562620.445089.94.1616733.52.5327.827.8
1201201206.5111223743426.78641445.0431852.93.0633.433.4
1401401407121224924333.715102165.9355078.53.5838.938.9
160160160813152810454.342.624903116.788891114.0544.444.4
1801801808.514152912265.351.238304267.6613601514.5749.949.9
200200200915183313478.161.357005708.5420002005.0755.555.5
2202202209.51618341529171.580907369.4328402585.596161
2402402401017213816410683.21126093810.339203276.0866.666.6
2602602601017.52441.51771189314920115011.251303956.5872.272.2
28028028010.518244219613110319270138012.165904717.0977.677.6
300300300111927462081491172517016801385605717.5883.283.2
32032030011.520.52747.522516112730820193013.892406167.5783.183.1
3403403001221.52748.524317113436660216014.696906467.5382.982.9
36036030012.522.52749.526118114243190240015.5101406767.4982.782.7
40040030013.524275129819815557680288017.1108207217.482.382.3
4504503001426275334421817179890355019.1117207817.3381.981.9
50050030014.5282755390239187107200429021.2126208427.2781.681.6
55055030015292756438254199136700497023.2130808727.1781.181.1
60060030015.5302757486270212171000570025.2135309027.0880.780.7
65065030016312758534286225210600648027.1139809326.9980.280.2
70070030017322759582306241256900734029144409636.8779.679.6
80080030017.5333063674334262359100898032.8149009946.6878.778.7
90090030018.53530657703712914941001098036.51582010506.5377.977.9
10001000300193630668684003146447001289040.11628010906.387777

 جدول اشتال تیرآهن HEA

تیرآهن HEA نوعی تیر بال پهن سبک است که سطح مقطع آن نیز به شکل H لاتین دیده شده و وزن کمتری نسبت به HEB دارد.

 جدول اشتال تیرآهن HEA
HEAb
mm
h
mm
s
mm
t
mm
r
mm
c
mm
H-2c
mm
A
cm2
G
Kg/m
Jx
cm4
Wx
cm3
Ix
cm
JY
cm4
WY
cm3
IY
cm
A1
mm
RT
mm
100100965812208021.216.7349.272.764.06133.841.142.5133.6835.06
1201201145812209825.319.9606.2106.34.89230.958.853.0234.0635.06
1401401335.58.51220.511631.424.71033155.45.73389.384.853.5232.2136.56
16016015269152413438.830.41673220.16.57615.6117.63.9829.7841.57
18018017169.51524.515245.335.52510293.67.45924.6156.54.5228.8342.57
2002001906.510182817053.842.33692388.68.281336203.84.9826.8947.59
220220210711182918864.350.55410515.29.171955270.65.5124.8550.09
2402402307.512213320676.860.37763675.110.052769351.76.0022.7056.10
2602602507.512.52436.522586.868.210450836.410.973668430.26.5021.7760.62
280280270813243724497.376.413670101311.864763518.17.0020.9962.12
3003002908.5142741262112.588.318260126012.746310641.27.4919.4368.13
320300310915.52742.5279124.497.622930147913.586985709.77.4917.9871.63
3403003309.516.52743.5297133.510527690167814.407436755.97.4617.1374.13
3603003501017.52744.5315142.811233090189115.227887802.37.4316.3676.63
40030039011192746352159.012545070231116.848564872.97.3415.3280.63
45030044011.5212748398178.014063720289618.929465965.57.2914.3985.13
50030049012232750444197.515586970355020.981037010597.2413.6089.63
55030054012.5242751492211.8166111900414622.991082011077.1513.2992.13
60030059013252752540226.5178141200478724.971127011567.0512.9894.63
65030064013.5262753588241.6190175200547426.931172012056.9712.6997.13
70030069014.5272754636260.5204215300624128.751218012576.8412.25100.1
80030079015283058734285.8224303400768232.581264013126.6512.03106.1
90030089016303060830320.5252422100948536.291355014146.5011.51111.1
100030099016.5313061928346.82725538001119039.961400014706.3511.37113.6

دلیل استفاده از جدول اشتال تیرآهن

برای انتخاب تیرآهن مناسب که مهم ترین ماده در ساخت و سازهای فولادی است، به ابزاری نیاز داریم که این اطلاعات را در اختیار مهندسین و عوامل پروژه قرار دهد. این اطلاعات توسط استانداردهای بزرگ جهانی تدوین و به فولاد سازان عرضه می شود.

بنابراین مهم ترین کاربرد استفاده از جدول اشتال مقاطع فولادی به خصوص تیرآهن، تشخیص کیفیت محصول خریداری شده از تولید کننده است؛ مسلما هر چه اطلاعات محصول به ویژگی های جدول آن نزدیک تر باشد، کیفیت و مقاومت بالاتری نیز دارد.

علاوه بر تشخیص کیفیت، برآورد قیمت نهایی تیرآهن و کاهش هزینه های بیهوده، جدول اشتال و وزن کمک کننده هستند.

همان‌ طور که گفته شد، استفاده از جدول اشتال تیرآهن به کاربر این امکان را می ‌دهد که برای خرید تیرآهن اطلاعات مهم و ضروری آن را داشته باشد. در نهایت نوع تیرآهن را متناسب با تاییدیه نهایی سازمان نظام مهندسی انتخاب کند.

مهم ترین پارامترهای اولیه برای شروع محاسبات در جدول اشتال تیرآهن

ابعاد مهم تیرآهن ازجمله ارتفاع جان (h)، عرض بال (b)، ضخامت بال (t) و ضخامت جان (s) را به‌ عنوان مهم ‌ترین پارامترهای اولیه جهت شروع محاسبات در نظر می گیریم.

این امر از طریق مقایسه و محاسبه پارامترهای ابعادی و خمشی با وزن نهایی، به کمک وزن مخصوص G از جدول اشتال میسر می شود. ممان اینرسی در واقع میزان مقابله جسم در برابر چرخش از حالت طبیعی حول محور است.

در انتخاب سایز تیرآهن، عوامل بالا تعیین ‌کنندهٔ مشخصات مکانیکی و رفتارهای تیر در برابر نیروهای اعمال ‌شده ازجمله خمش (j-i-) و تنش T در دو محور افقی (X) و عمودی (Y) هستند. شما در این جدول می ‌توانید تیرآهن ها را بررسی و گزینه اقتصادی را با بهترین عملکرد فنی انتخاب نمایید.

همچنین اگر تمایل دارید درباره جدول وزن تیرآهن بیشتر بدانید؛ می توانید از دکمه زیر استفاده کنید:
