با انواع استانداردهای تیرآهن آشنا شوید
دسترسی سریع به محتوای این مطلب
تیرآهن ها مطابق با استانداردهای مختلفی ساخته و روانه بازار فولاد می شوند و به همین دلیل ویژگی های متفاوتی دارند. در این مقاله به بررسی و شناخت انواع استانداردهای تیرآهن صحبت می کنیم. تا انتهای مقاله با ما همراه باشید تا در این باره بیشتر بدانید.
فایل صوتی

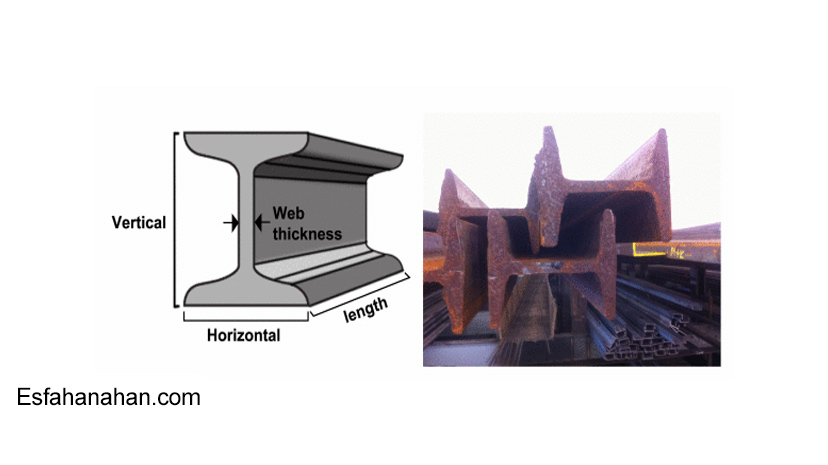

مشخصات کلی تیرآهن
در ساختمان سازی مقاطع فولادی متنوعی استفاده می شوند، که تیرآهن یکی از پرکاربردترین آنهاست. این محصول اغلب به شکل H دیده می شود و از دو قسمت بال و جان تشکیل شده است. در ساخت اسکلت ساختمانی، پل ها، سقف، ستون، مخازن و… از تیرآهن در حجم و تعداد متفاوتی استفاده می شود.
معرفی استانداردهای تیرآهن
تیرآهن معمولاً از 4 استاندارد پیروی می کند که عبارتند از:
- تیرآهن IPE (استاندارد اروپا و ایران)
- تیرآهن INP (استاندارد چین و روسیه)
- تیرآهن IPB بال‌پهن
- تیرآهن لانه‌زنبوری CPE
نکته: با اطلاع از جدول سایز تیرآهن و شناخت انواع استانداردهای آن، سریع تر می توانید تیرآهن موردنیاز را انتخاب کنید. قیمت انواع تیرآهن با توجه به نرخ نوسانات بازار جهانی فلزات سنگین و همچنین میزان موجودی در داخل کارخانه تعیین می شود.
تیر IPE (معمولی)
یکی از استانداردهای تیرآهن، ipe است که در کشورهای اروپایی و حتی ایران، کاربردهای رایجی دارد. مشخصه بارز این تیرآهن، ضخامت بال های یکسان در ابتدا و انتهای آن است، به همین دلیل محبوبیت خاصی دارد. استانداردهای به کار رفته در این نوع تیرآهن، طبق استانداردهای اروپایی است. این محصولات بیشترین کاربرد را در ستون، خرپا، سقف ها، ساخت پل های لانه زنبوری و… دارند.
IPE از کشورهای مختلفی مانند آلمان، کره، اسپانیا و لهستان وارد می شود و به عنوان تیرآهن چینی و یا روسی در بازار فولاد شناخته شده است. سطح مقطع تیرآهن های این استاندارد شبیه I انگلیسی است.
تیرآهن INP (بال باریک شیب دار)
این نوع تیرآهن از نظر شکل ظاهری با IPE متفاوت است و باله ابتدایی آن در ابتدا نازک و به تدریج ضخیم می شود. به این نوع تیرآهن ها اگر نگاه کنید، متوجه شیب ملائم در ضخامت بال ها خواهید شد. برای ستون های اسکلت فلزی از این نوع تیرآهن استفاده می شود. این محصول در سایزهای 60 تا 800 میلی‌متری تولید می شود و دارای لبه های گردی است. به این نوع تیرآهن گاهش IPN نیز گفته می شود.
تیر هاش IPB (هاش)
اگر در بازار فولاد فعالیت داشته باشید، تیرآهن هاش را به خوبی می شناسید. این محصول، شبیه به حرف H انگلیسی است و به گونه ای ساخته‌شده که طول بال ها نسبت به جان تیرآهن بزرگ تر باشد؛ درست به همین دلیل هم استحکام و دوام بیشتری نسبت به تیرآهن معمولی دارد.
دو علامت V و L در این تیرآهن ها دیده می شود که V به معنای تیرآهن سنگین و علامت L نشان دهنده تیرآهن سبک است. وزن تیرآهن بال پهن، به ضخامت آن بستگی داد. ویژگی های تیرآهن هاش عبارتند از:
- تحمل وزن بالا
- دارای بال‌های پهن
- دارای ارتفاع 100 تا 1000 میلی‌متر
تیر لانه زنبوری (CPE)
تیرآهن لانه زنبوری، از نظر شکل ظاهری به راحتی با سایر تیرآهن ها قابل تشخیص است. یکی از ویژگی های تیرآهن زنبوری این است که می تواند لنگر خمشی بزرگ تری را در مقایسه با تیر نورد شده اولیه تحمل کند؛ چرا که در این محصولات، اول تیرآهن برش داده می شود و سپس به هم جوش داده خواهد شد. از مزایای تیرآهن لانه‌زنبوری می توان به موارد زیر اشاره کرد:
- وزن کم
- توان خمشی کمتر نسبت به سایر تیرآهن‌ها
- ممان اینرسی بالاتر
جدول استانداردهای تیرآهن
سازمان ملی استاندارد ایران، برای تیرآهن، استانداردهایی را در نظر گرفته است که می توانید در جدول زیر مشاهده کنید. علاوه بر این جدول، اطلاعات مفید دیگری در مورد ویژگی های انواع تیرآهن وجود دارد که به آن جدول وزن تیرآهن می گویند. این جدول ابزار بسیار مفیدی برای مهندسان محسوب می شود.
| جدول استاندارد تیرآهن | ||||
| ردیف | شماره استاندارد | محصول موردنظر | سال تدوین | |
| 1 | 13779 | تیرآهن‌های گرم نوردیده بال‌پهن موازی سنگین | 1390 | |
| 2 | 13781 | تیرآهن‌های گرم نوردیده بال‌پهن موازی سبک | 1390 | |
| 3 | 14484 | تیرآهن‌های گرم نوردیده بال‌پهن موازی با وزن متوسط | 1390 | |
| 4 | 16348 | تیرآهن‌های گرم نوردیده نیمه سبک‌بال نیم پهن موازی | 1391 | |
| 5 | 1791 | تیرآهن گرم نوردیده بال نیم پهن موازی | 1394 | |
| 6 | 3277 | تیرآهن گرم نوردیده بال باریک شیب‌دار | 1394 | |
چگونه در هنگام خرید، استانداردهای تیرآهن را تشخیص دهیم؟
تیرآهن ها در زمان خرید، یک برگه شناسایی محصول دارند. در این برگه شناسایی، استاندار تیرآهن، سایز آن و مقاومت کششی این محصول درج شده است. به عنوان مثال INP-16-52 تیرآهن I با نمره ۱۶ حداقل مقاومت کششی ۵۲ کیلوگرم بر سانتی متر مربع است.
حتی می توانید برای کسب اطلاعات بیشتر در مورد استانداردهای تیرآهن، با کارشناسان ما تماس بگیرید تا راهنمایی های لازم را در این زمینه دریافت کنید. همانطور که گفته شد کاربرد انواع تیرآهن متفاوت است و برای استفاده درست باید با مشورت کارشناسان تصمیم بگیرید.
در بسیاری از موارد، از روی شکل ظاهری به راحتی می توانید استاندارد تیرآهن را تشخیص دهید. وزن هر شاخه، کیفیت ساخت، مقدار خرید و… در قیمت نهایی این محصول تأثیرگذار هستند. اگر پروژه های ساختمانی در دست دارید، به شما پیشنهاد می کنیم، به‌صورت روزانه به قیمت تیرآهن دسترسی داشته باشید تا بتوانید در بهترین زمان ممکن خرید کنید.
چند نوع استاندارد برای تیرآهن وجود دارد؟
تیرآهن‌ها معمولا از 4 استاندارد تیرآهن IPE (استاندارد اروپا و ایران)، تیرآهن INP (استاندارد چین و روسیه)، IPB بال‌پهن و همچنین لانه‌زنبوری CPE تبعیت می‌کنند.
دو علامت V و L در تیرآهن به چه معناست؟
علامت V به معنای تیرآهن سنگین و علامت L نشان‌دهنده تیرآهن سبک است.
چگونه می‌توان در زمان خرید تیرآهن استاندارد آن را تشخیص داد؟
تیرآهن‌ها در زمان خرید، یک برگه شناسایی محصول دارند که در این برگه شناسایی، استاندار تیرآهن، سایز آن و مقاومت کششی این محصول درج‌شده است.
