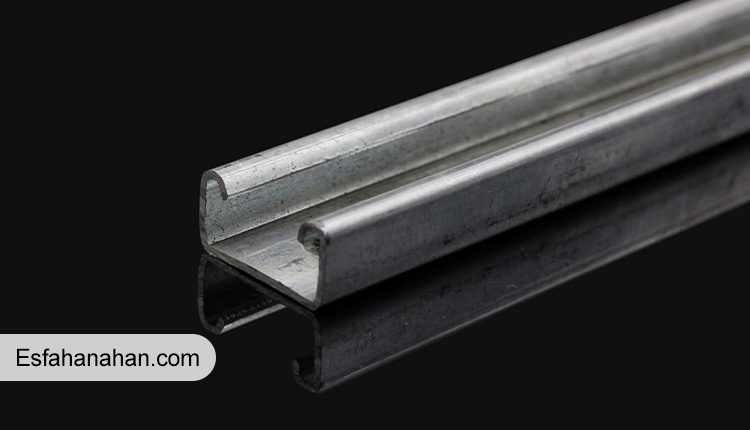

پروفیل C چیست؛ کاربرد و ویژگی آن

دسترسی سریع به محتوی این مطلب
پروفیل در مدلها و ابعاد متعددی تولید میشود و پاسخگوی کاربردها و ویژگیهای گوناگونیست. بخشی از پروفیلها در ساخت در و پنجره و بخش دیگری از آنها، در افزایش استحکام اسکلت، سقف و ستون بهکار میروند. پروفیل C (سیپرلین) یکی از انواع پروفیلهاست که ویژگیها و کاربردهای انحصاری خود را دارد. در این مقاله، قصد داریم پروفیل سی را از زوایا و جهتهای مختلفی بررسی کنیم. در ادامه با ما همراه باشید.
پیشنهاد ما به شما این است که برای کسب اطلاعات بیشتر درباره انواع پروفیل، مقالهی «قوطی پروفیل چیست؛ تفاوت، کاربرد و ویژگی انواع آن» را مطالعه کنید
پروفیل چیست؟
پروفیل، اصطلاحی است برای مقاطع فولادی توخالی که در بسیاری از صنایع مورد استفاده قرار میگیرد؛ این فرآوردههای فولادی، محصول ورقهای نورد سرد و گرم هستند و به صورت آلیاژی به بازار وارد میشوند. پروفیلها در مجموع، در دو دسته کلی قرار میگیرند:
پروفیل باز
تسمه، نبشی، ناودانی و میلگرد از جمله پروفیلهای باز هستند.
پروفیل بسته
لوله و قوطی، پروفیلهای بسته محسوب میشوند. احتمالاً با دقت در مثالهای هر گروه، متوجه معنای باز و بسته بودن پروفیلها شدهاید.
جدیدترین قیمتهای مربوط به پروفیل را در لینک «قیمت پروفیل و قوطی» بررسی کنید.
کاربردهای انواع پروفیل
گفتنی است که پروفیل در دو شکل قوطیهای مربع و مستطیل، در بازار موجود است. موارد زیر هم کاربردهای دیگر انواع پروفیل هستند:
- پوشش و استحکام سقف، فوندانسیون و دیوارهای برشی.
- استفاده در صنعت خودروسازی.
- در ساخت انواع کرکرههای فروشگاهها یا مغازههای کوچک و بزرگ.
- ساخت انواع قاب اطراف در، پنجره و چارچوبها.
پروفیلها در مقاطع کوچک و بزرگ تولید میشوند؛ طبیعتاً مقاطع کوچک، مناسب ساخت وسایل ظریف مانند در، پنجره، نرده و پلهی فلزی هستند و مقاطع بزرگ، در صنایع بزرگتر و قسمتهای حساستر بهکار میروند؛ در ساختمانسازی، از مقاطع بزرگ پروفیل استفادههای زیادی میشود.
در مورد پروفیل C (سی پرلین) بیشتر بدانیم
پروفیل سی با عنوان تیرچهی سیپرلین هم معروف است. مهمترین کاربرد این محصول فولادی، در ساخت سازههای نهچندان بزرگ است. نحوهی اتصال پروفیل سیپرلین به این شکل است که این پروفیل، به وسیلهی پیچهای متعددی به نبشیها یا ورقها متصل میشود و نبشی و ورق هم پروفیل را به قاب اصلی ساختمان مرتبط میکند.
برای اطلاع از قیمت پروفیل سی میتوانید به لینک زیر مراجعه کنید؛ قیمت ها روزانه توسط کارشناسان فروش بهروز میشوند
پروفیل C چه کاربردهایی دارد؟
همان طور که گفته شد، پروفیل سی در ساختمانسازی کاربرد دارد؛ پروفیل سی، عمدتاً در سه قسمت ساختمان بهکار میرود.
- سقفها یا پوششهای سبک صنعتی یا نیمهصنعتی
برای استحکام سقفهای شیبدار کارگاهها، کارخانههای کوچک یا سولههای صنعتی، از پروفیل C استفاده میشود.
- کاربرد در ستون و دیوار سازهها
از پروفیل سیپرلین برای افزایش استحکام ستونهایی که فاصلهی بسیاری دارند، استفاده میشود؛ همچنین در پوشش و افزایش مقاومت دیوارها نیز از این پروفیل بهره میبرند.
- دیوارهای غیر باربر
در ساختار کلی ساختمان، برخی از دیوارها وزن بیشتری را تحمل میکنند؛ معمولاً تیرها بر این دیوارها قرار دارد. برخی دیگر از دیوارها که اصطلاحاً غیر باربر محسوب میشوند، وظایف کماهمیتتری دارند. پروفیل C در ساخت دیوارهای غیر باربر نیز کاربرد دارد.
پروفیل C چگونه تولید میشود؟
پایهی تولید پروفیل سی، در برخی محصولات، ورقهای گالوانیزه (رویاندود) و در برخی دیگر، سایر ورقهای فولادی است. البته معمولاً پروفیلهای C به نحوی ساخته میشوند که در برابر رطوبت یا خوردگی مقاوم باشند؛ در چنین شرایطی، پایهی این پروفیلها ورقهای گالوانیزه است.
مراحل تولید پروفیل سی به این صورت است که ورقهای فولادی وارد خط تولید پروفیل میشوند و در مرحلهی اول، بُرش میخورند؛ در مراحل بعدی، از دستگاه رولفرمینگ میگذرند و در پایان کار، به مرحلهی نهایی شکلدهی میرسند. پس از شکلدهی، ورق، آمادهی ارسال به بازار میشود.
ابعاد کلی پروفیل سی چقدر است؟
پروفیل سی، در بازههای زیر قابلتولید است:
- ضخامت پروفیل: از 2 تا 4 میلیمتر.
- طول پروفیل: 6 متر.
- ارتفاع پروفیل: از 160 تا 240 میلیمتر.
- وزن هر شاخه پروفیل: از 23 تا 55 کیلوگرم.
بدیهی است که هر پروفیل با ابعاد خاص، وزن خاصی هم دارد.
مشخصات فنی پروفیل C شامل چه مواردی میشود؟
پروفیل سی، شکلی مانند حرف C انگلیسی دارد. این پروفیل، دارای دو لبه و دو فلنج است. (فلنج یک حلقهی مدوّر آهنی است که برای افزایش استحکام مقطع فولادی، کاربرد دارد.) ارتفاع و پهنای قسمتهای مختلف آن، نکات و اطلاعات بسیار باارزشی محسوب میشود، چرا که این امکان را به مهندسان ساختمان میدهد که وزن و مشخصات کلی پروفیل را اندازهگیری کنند. هر پروفیل سی در گواهی خود، نوع خاصی از مشخصات زیر را دارد:
- ارتفاع کلی پروفیل با علامت اختصاری “H” در حدود 100 تا 400 میلیمتر.
- ارتفاع فلنج بالایی با علامت اختصاری “A” در حدود 50 تا 100 میلیمتر.
- ارتفاع فلنج پایینی با علامت اختصاری “B” در حدود 50 تا 100 میلیمتر.
- عرض لبهی بالایی با علامت اختصاری “C1” در حدود 15 تا 30 میلیمتر.
- عرض لبهی پایینی با علامت اختصاری “C2” در حدود 15 تا 30 میلیمتر.
- ضخامت کلی با علامت اختصاری “T” در حدود 1 تا 4 میلیمتر.
جدول وزنی پروفیل سی
با توجه به مطالب گفتهشده، پروفیل سی در وزنهای متفاوتی به بازار ارائه میشود؛ جدول زیر در یافتن وزن پروفیل انتخابی شما، کارگشا خواهد بود:
ردیف | ارتفاع فلنج پایینی پروفیل (میلیمتر) | ارتفاع فلنج بالایی پروفیل (میلیمتر) | ضخامت کل پروفیل (میلیمتر) | ارتفاع کلی (میلیمتر) | وزن (کیلوگرم) |
1 | 33 | 15 | 2 | 60 | 2.16 |
2 | 33 | 15 | 2.5 | 60 | 2.59 |
3 | 40 | 15 | 2 | 80 | 2.74 |
4 | 40 | 15 | 2.5 | 80 | 3.34 |
5 | 40 | 15 | 3.5 | 80 | 3.92 |
6 | 40 | 15 | 2 | 100 | 3.05 |
7 | 40 | 15 | 2.5 | 100 | 3.74 |
8 | 40 | 15 | 3 | 100 | 4.39 |
9 | 40 | 15 | 2.5 | 120 | 4.13 |
10 | 40 | 15 | 3 | 120 | 4.86 |
11 | 40 | 15 | 2.5 | 140 | 5.33 |
12 | 40 | 15 | 3 | 140 | 5.90 |
محاسبهی دقیق وزن قوطی برای صنعتگران اهمیت به سزایی دارد؛ به همین دلیل، استفاده از اطلاعات جدول اشتال قوطی، بهترین ابزار برای انجام محاسباتی دقیق است. برای محاسبه وزن قوطی، میتوانید روی لینک زیر کلیک کنید:
جدول استاندارد پروفیل سی
هر کارخانه و تولیدکننده، براساس استانداردها و پارامترهای متعددی، محصولات فولادی را در سایزهای گوناگون تولید و عرضه میکند. در کنار این محصولات، جدولهایی هم ارائه میشود که شامل اطلاعات آن محصول است. یکی از جدولهای معروف استاندارد پروفیل سی به شرح زیر است:
ردیف | ضخامت (میلیمتر) | وزن (کیلوگرم) | طول (متر) | ارتفاع (میلیمتر) |
نوع اول | 3 | 23 | 6 | 160 |
نوع دوم | 3 | 45 | 6 | 180 |
نوع سوم | 3 | 48 | 6 | 200 |
نوع چهارم | 3 | 51 | 6 | 220 |
نوع پنجم | 3 | 55 | 6 | 240 |
با توجه به جدول بالا، متوجه میشویم که پروفیلها با طول 6 متر به بازار عرضه میشوند و وزن آنها هم تابعی از ضخامت، طول و ارتفاعشان خواهد بود.
سخن پایانی
پروفیل، از جمله مقاطع فولادی پُرکاربرد است که در اشکال و مدلهای متعددی تولید میشود. این پروفیل برای افزایش استحکام ستون و سقف، مورد استفاده قرار میگیرد. ما در این مقاله، علاوه بر بررسی کلی پروفیل سی، جدولهایی را ارائه دادیم که خریداران پروفیل C براساس آنها میتوانند وزن و سایز استاندارد انواع پروفیل سیپرلین را محاسبه کنند. اگر سوال یا تحربهای در این زمینه دارید، در بخش نظرات، سوالات و تجربیات خود را با کاربران عزیز اصفهان آهن در میان بگذارید.
