جدول اشتال نبشی بال مساوی و نامساوی + PDF

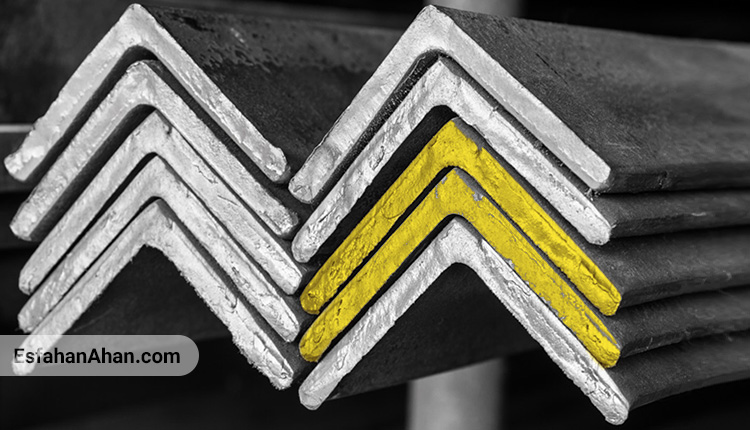

![جدول اشتال نبشی](https://esfahanahan.com/mag/wp-content/uploads/2023/08/جدول-اشتال-نبشی.webp)
نبشی به عنوان یکی از پرکاربردترین پروفیل های ساختمان سازی، در دو نوع بال مساوی و نامساوی تولید می شود. مشخصات اصلی این محصول مانند وزن، سطح مقطع و سایر اطلاعات آن در طرحی به نام جدول اشتال نبشی بال مساوی و نامساوی عرضه می شود.
استفاده از این جدول برای مهندسان و افرادی که در حوزه فولاد فعالیت می کنند، اهمیت زیادی دارد؛ زیرا بر اساس اطلاعات جدول اشتال نبشی، می توان به کیفیت و استاندارد بودن آن پی برد. در نتیجه کیفیت نهایی سازه، طول عمر آن و قیمت روز نبشی با این موضوع رابطه مستقیمی دارد.
در این مقاله از دانشنامه اصفهان آهن، قصد داریم به بررسی جدول اشتال دو نوع نبشی، یعنی بال مساوی و بال نامساوی بپردازیم. همچنین فایل PDF این مطلب به درخواست شما عزیزان در انتهای مقاله قرار گرفته است؛ پس با ما همراه باشید.
جدول اشتال نبشی بال مساوی
a X s mm | r1 mm | r2 mm | F cm2 | G kg/m | e cm | w cm | v1 cm | Jx=Jy cm4 | Wx=Wy cm3 | ix=iy cm | Jξ cm4 | iξ cm | Jη cm | Wη cm3 | iη cm |
200 X 28 | 18 | 9 | 105 | 82 | 5.99 | 14.1 | 8.47 | 3780 | 270 | 6.02 | 5990 | 7.57 | 1580 | 186 | 3.89 |
20 X 3 | 3.5 | 2 | 1.12 | 0.88 | 0.6 | 1.41 | 0.85 | 0.39 | 0.28 | 0.59 | 0.62 | 0.74 | 0.15 | 0.18 | 0.37 |
20 X 4 | 3.5 | 2 | 1.45 | 1.14 | 0.64 | 1.41 | 0.9 | 0.48 | 0.35 | 0.58 | 0.77 | 0.73 | 0.19 | 0.21 | 0.36 |
25 X 3 | 3.5 | 2 | 1.42 | 1.12 | 0.73 | 1.77 | 1.03 | 0.79 | 0.45 | 0.75 | 1.27 | 0.95 | 0.31 | 0.3 | 0.47 |
25 X 4 | 3.5 | 2 | 1.85 | 1.45 | 0.76 | 1.77 | 1.08 | 1.01 | 0.58 | 0.74 | 1.61 | 0.93 | 0.4 | 0.37 | 0.47 |
25 X 5 | 3.5 | 2 | 2.26 | 1.77 | 0.8 | 1.77 | 1.13 | 1.18 | 0.69 | 0.72 | 1.87 | 0.91 | 0.5 | 0.44 | 0.47 |
30 X 3 | 5 | 2.5 | 1.74 | 1.36 | 0.84 | 2.12 | 1.18 | 1.41 | 0.65 | 0.9 | 2.24 | 1.14 | 0.57 | 0.48 | 0.57 |
30 X 4 | 5 | 2.5 | 2.27 | 1.78 | 0.89 | 2.12 | 1.24 | 1.81 | 0.86 | 0.89 | 2.85 | 1.12 | 0.76 | 0.61 | 0.58 |
30 X 5 | 5 | 2.5 | 2.78 | 2.18 | 0.92 | 2.12 | 1.3 | 2.16 | 1.04 | 0.88 | 3.41 | 1.11 | 0.91 | 0.7 | 0.57 |
35 X 3 | 5 | 2.5 | 2.04 | 1.6 | 0.96 | 2.47 | 1.36 | 2.29 | 0.9 | 1.06 | 3.63 | 1.34 | 0.95 | 0.7 | 0.68 |
35 X 4 | 5 | 2.5 | 2.67 | 2.1 | 1 | 2.47 | 1.41 | 2.96 | 1.18 | 1.05 | 4.68 | 1.33 | 1.24 | 0.88 | 0.68 |
35 X 5 | 5 | 2.5 | 3.28 | 2.57 | 1.04 | 2.47 | 1.47 | 3.56 | 1.45 | 1.04 | 5.63 | 1.31 | 1.49 | 1.01 | 0.67 |
35 X 6 | 5 | 2.5 | 3.87 | 3.04 | 1.08 | 2.47 | 1.53 | 4.14 | 1.71 | 1.04 | 6.5 | 1.3 | 1.77 | 1.16 | 0.68 |
40 X 3 | 6 | 3 | 2.35 | 1.84 | 1.07 | 2.83 | 1.52 | 3.45 | 1.18 | 1.21 | 5.45 | 1.52 | 1.44 | 0.95 | 0.78 |
40 X 4 | 6 | 3 | 3.08 | 2.42 | 1.12 | 2.83 | 1.58 | 4.48 | 1.56 | 1.21 | 7.09 | 1.52 | 1.86 | 1.18 | 0.78 |
40 X 5 | 6 | 3 | 3.79 | 2.97 | 1.16 | 2.83 | 1.64 | 5.43 | 1.91 | 1.2 | 8.64 | 1.51 | 2.22 | 1.35 | 0.77 |
40 X 6 | 6 | 3 | 4.48 | 3.52 | 1.2 | 2.83 | 1.7 | 6.33 | 2.26 | 1.19 | 9.98 | 1.49 | 2.67 | 1.57 | 0.77 |
45 X 4 | 7 | 3.5 | 3.49 | 2.74 | 1.23 | 3.18 | 1.75 | 6.43 | 1.97 | 1.36 | 10.2 | 1.71 | 2.68 | 1.53 | 0.88 |
45 X 5 | 7 | 3.5 | 4.3 | 3.38 | 1.28 | 3.18 | 1.81 | 7.83 | 2.43 | 1.35 | 12.4 | 1.7 | 3.25 | 1.8 | 0.87 |
45 X 6 | 7 | 3.5 | 5.09 | 4 | 1.32 | 3.18 | 1.87 | 9.16 | 2.88 | 1.34 | 14.5 | 1.69 | 3.83 | 2.05 | 0.87 |
45 X 7 | 7 | 3.5 | 5.86 | 4.6 | 1.36 | 3.18 | 1.92 | 10.4 | 3.31 | 1.33 | 16.4 | 1.67 | 4.39 | 2.29 | 0.87 |
50 X 4 | 7 | 3.5 | 3.89 | 3.06 | 1.36 | 3.54 | 1.92 | 8.97 | 2.46 | 1.52 | 14.2 | 1.91 | 3.73 | 1.94 | 0.98 |
50 X 5 | 7 | 3.5 | 4.8 | 3.77 | 1.4 | 3.54 | 1.98 | 11 | 3.05 | 1.51 | 17.4 | 1.9 | 4.59 | 2.32 | 0.98 |
50 X 6 | 7 | 3.5 | 5.69 | 4.47 | 1.45 | 3.54 | 2.04 | 12.8 | 3.61 | 1.5 | 20.4 | 1.89 | 5.24 | 2.57 | 0.96 |
50 X 7 | 7 | 3.5 | 6.56 | 5.15 | 1.49 | 3.54 | 2.11 | 14.6 | 4.15 | 1.49 | 23.1 | 1.88 | 6.02 | 2.85 | 0.96 |
50 X 8 | 7 | 3.5 | 7.41 | 5.82 | 1.52 | 3.54 | 2.16 | 16.3 | 4.68 | 1.48 | 25.7 | 1.86 | 6.87 | 3.19 | 0.96 |
50 X 9 | 7 | 3.5 | 8.24 | 6.47 | 1.56 | 3.54 | 2.21 | 17.9 | 5.2 | 1.47 | 28.1 | 1.85 | 7.67 | 3.47 | 0.97 |
55 X 5 | 8 | 4 | 5.32 | 4.18 | 1.52 | 3.89 | 2.15 | 14.7 | 3.7 | 1.66 | 23.3 | 2.09 | 6.11 | 2.84 | 1.07 |
55 X 6 | 8 | 4 | 6.31 | 4.95 | 1.56 | 3.89 | 2.21 | 17.3 | 4.4 | 1.66 | 27.4 | 2.08 | 7.24 | 3.28 | 1.07 |
55 X 8 | 8 | 4 | 8.23 | 6.46 | 1.64 | 3.89 | 2.32 | 22.1 | 5.72 | 1.64 | 34.8 | 2.06 | 9.35 | 4.03 | 1.07 |
55 X 10 | 8 | 4 | 10.1 | 7.9 | 1.72 | 3.89 | 2.43 | 26.3 | 6.97 | 1.62 | 41.4 | 2.02 | 11.3 | 4.65 | 1.06 |
60 X 5 | 8 | 4 | 5.82 | 4.57 | 1.64 | 4.24 | 2.32 | 19.4 | 4.45 | 1.82 | 30.7 | 2.3 | 8.03 | 3.46 | 1.17 |
60 X 6 | 8 | 4 | 6.91 | 5.42 | 1.69 | 4.24 | 2.39 | 22.8 | 5.29 | 1.82 | 36.1 | 2.29 | 9.43 | 3.95 | 1.17 |
60 X 8 | 8 | 4 | 9.03 | 7.09 | 1.77 | 4.24 | 2.5 | 29.1 | 6.88 | 1.8 | 46.1 | 2.26 | 12.1 | 4.84 | 1.16 |
60 X 10 | 8 | 4 | 11.1 | 8.69 | 1.85 | 4.24 | 2.62 | 34.9 | 8.41 | 1.78 | 55.1 | 2.23 | 14.6 | 5.57 | 1.15 |
65 X 6 | 9 | 4.5 | 7.53 | 5.91 | 1.8 | 4.6 | 2.55 | 29.2 | 6.21 | 1.97 | 46.3 | 2.48 | 12.1 | 4.74 | 1.27 |
65 X 7 | 9 | 4.5 | 8.7 | 6.83 | 1.85 | 4.6 | 2.62 | 33.4 | 7.18 | 1.96 | 53 | 2.47 | 13.8 | 5.27 | 1.26 |
65 X 8 | 9 | 4.5 | 9.85 | 7.73 | 1.89 | 4.6 | 2.67 | 37.5 | 8.13 | 1.95 | 59.4 | 2.46 | 15.6 | 5.84 | 1.26 |
65 X 9 | 9 | 4.5 | 11 | 8.62 | 1.93 | 4.6 | 2.73 | 41.3 | 9.04 | 1.94 | 65.4 | 2.44 | 17.2 | 6.3 | 1.25 |
65 X 11 | 9 | 4.5 | 13.2 | 10.3 | 2 | 4.6 | 2.83 | 48.8 | 10.8 | 1.91 | 76.8 | 2.42 | 20.7 | 7.31 | 1.25 |
70 X 6 | 9 | 4.5 | 8.13 | 6.38 | 1.93 | 4.95 | 2.73 | 36.9 | 7.27 | 2.13 | 58.5 | 2.68 | 15.3 | 5.6 | 1.37 |
70 X 7 | 9 | 4.5 | 9.4 | 7.38 | 1.97 | 4.95 | 2.79 | 42.4 | 8.43 | 2.12 | 67.1 | 2.67 | 17.6 | 6.31 | 1.37 |
70 X 9 | 9 | 4.5 | 11.9 | 9.34 | 2.05 | 4.95 | 2.9 | 52.6 | 10.6 | 2.1 | 83.1 | 2.64 | 22 | 7.59 | 1.36 |
70 X 11 | 9 | 4.5 | 14.3 | 11.2 | 2.13 | 4.95 | 3.01 | 61.8 | 12.7 | 2.08 | 97.6 | 2.61 | 26 | 8.64 | 1.35 |
75 X 6 | 10 | 5 | 8.75 | 6.87 | 2.04 | 5.3 | 2.89 | 45.6 | 8.35 | 2.28 | 72.2 | 2.87 | 18.9 | 6.54 | 1.47 |
75 X 7 | 10 | 5 | 10.1 | 7.94 | 2.09 | 5.3 | 2.95 | 52.4 | 9.67 | 2.28 | 83.6 | 2.88 | 21.1 | 7.15 | 1.45 |
75 X 8 | 10 | 5 | 11.5 | 9.03 | 2.13 | 5.3 | 3.01 | 58.9 | 11 | 2.26 | 93.3 | 2.85 | 24.4 | 8.11 | 1.46 |
75 X 10 | 10 | 5 | 14.1 | 11.1 | 2.21 | 5.3 | 3.12 | 71.4 | 13.5 | 2.25 | 113 | 2.83 | 29.8 | 9.55 | 1.45 |
75 X 12 | 10 | 5 | 16.7 | 13.1 | 2.29 | 5.3 | 3.24 | 82.4 | 15.8 | 2.22 | 130 | 2.79 | 34.7 | 10.7 | 1.44 |
80 X 7 | 10 | 5 | 10.8 | 8.49 | 2.21 | 5.66 | 3.13 | 64.2 | 11.1 | 2.44 | 102 | 3.07 | 26.5 | 8.48 | 1.57 |
80 X 8 | 10 | 5 | 12.3 | 9.66 | 2.26 | 5.66 | 3.2 | 72.3 | 12.6 | 2.42 | 115 | 3.06 | 29.6 | 9.25 | 1.55 |
80 X 10 | 10 | 5 | 15.1 | 11.9 | 2.34 | 5.66 | 3.31 | 87.5 | 15.5 | 2.41 | 139 | 3.03 | 35.9 | 10.9 | 1.54 |
80 X 12 | 10 | 5 | 17.9 | 14.1 | 2.41 | 5.66 | 3.41 | 102 | 18.2 | 2.39 | 161 | 3 | 43 | 12.6 | 1.53 |
80 X 14 | 10 | 5 | 20.6 | 16.1 | 2.48 | 5.66 | 3.51 | 115 | 20.8 | 2.36 | 181 | 2.96 | 48.6 | 13.9 | 1.54 |
90 X 8 | 11 | 5.5 | 13.9 | 10.9 | 2.5 | 6.36 | 3.53 | 104 | 16.1 | 2.74 | 165 | 3.45 | 43.5 | 12.3 | 1.77 |
90 X 9 | 11 | 5.5 | 15.5 | 12.2 | 2.54 | 6.36 | 3.59 | 116 | 18 | 2.74 | 184 | 3.45 | 47.8 | 13.3 | 1.76 |
90 X 11 | 11 | 5.5 | 18.7 | 14.7 | 2.62 | 6.36 | 3.7 | 138 | 21.6 | 2.72 | 218 | 3.41 | 57.1 | 15.4 | 1.75 |
90 X 13 | 11 | 5.5 | 21.8 | 17.1 | 2.7 | 6.36 | 3.81 | 158 | 25.1 | 2.69 | 250 | 3.39 | 65.9 | 17.3 | 1.74 |
90 X 16 | 11 | 5.5 | 26.4 | 20.7 | 2.81 | 6.36 | 3.97 | 186 | 30.1 | 2.66 | 294 | 3.34 | 79.1 | 19.9 | 1.73 |
100 X 8 | 12 | 6 | 15.5 | 12.2 | 2.74 | 7.07 | 3.87 | 145 | 19.9 | 3.06 | 230 | 3.85 | 59.9 | 15.5 | 1.96 |
100 X 10 | 12 | 6 | 19.2 | 15.1 | 2.82 | 7.07 | 3.99 | 177 | 24.7 | 3.04 | 280 | 3.82 | 73.3 | 18.4 | 1.95 |
100 X 12 | 12 | 6 | 22.7 | 17.8 | 2.9 | 7.07 | 4.1 | 207 | 29.2 | 3.02 | 328 | 3.8 | 86.2 | 21 | 1.95 |
100 X 14 | 12 | 6 | 26.2 | 20.6 | 2.98 | 7.07 | 4.21 | 235 | 33.5 | 3 | 372 | 3.77 | 98.3 | 23.4 | 1.94 |
100 X 16 | 12 | 6 | 29.6 | 23.2 | 3.06 | 7.07 | 4.32 | 262 | 37.7 | 2.97 | 413 | 3.74 | 111 | 25.6 | 1.93 |
100 X 20 | 12 | 6 | 36.2 | 28.4 | 3.2 | 7.07 | 4.53 | 311 | 45.7 | 2.93 | 487 | 3.67 | 135 | 29.8 | 1.93 |
110 X 10 | 12 | 6 | 21.2 | 16.6 | 3.07 | 7.78 | 4.34 | 239 | 30.1 | 3.36 | 379 | 4.23 | 98.6 | 22.7 | 2.16 |
110 X 12 | 12 | 6 | 25.1 | 19.7 | 3.15 | 7.78 | 4.45 | 280 | 35.7 | 3.34 | 444 | 4.21 | 116 | 26.1 | 2.15 |
110 X 14 | 12 | 6 | 29 | 22.8 | 3.21 | 7.78 | 4.54 | 319 | 41 | 3.32 | 505 | 4.18 | 133 | 29.3 | 2.14 |
120 X 11 | 13 | 6.5 | 25.4 | 19.9 | 3.36 | 8.49 | 4.75 | 341 | 39.5 | 3.66 | 541 | 4.62 | 140 | 29.5 | 2.35 |
120 X 12 | 13 | 6.5 | 27.5 | 21.6 | 3.4 | 8.49 | 4.8 | 368 | 42.7 | 3.65 | 584 | 4.6 | 152 | 31.6 | 2.35 |
120 X 13 | 13 | 6.5 | 29.7 | 23.3 | 3.44 | 8.49 | 4.86 | 394 | 46 | 3.64 | 625 | 4.59 | 162 | 33.3 | 2.34 |
120 X 15 | 13 | 6.5 | 33.9 | 26.6 | 3.51 | 8.49 | 4.96 | 446 | 52.5 | 3.63 | 705 | 4.56 | 186 | 37.5 | 2.34 |
130 X 12 | 14 | 7 | 30 | 23.6 | 3.64 | 9.19 | 5.15 | 472 | 50.4 | 3.97 | 750 | 5 | 194 | 37.7 | 2.54 |
130 X 14 | 14 | 7 | 34.7 | 27.2 | 3.72 | 9.19 | 5.26 | 540 | 58.2 | 3.94 | 857 | 4.97 | 223 | 42.4 | 2.53 |
130 X 16 | 14 | 7 | 39.3 | 30.9 | 3.8 | 9.19 | 5.37 | 605 | 65.8 | 3.92 | 959 | 4.94 | 251 | 46.7 | 2.52 |
140 X 13 | 15 | 7.5 | 35 | 27.5 | 3.92 | 9.9 | 5.54 | 638 | 63.3 | 4.27 | 1010 | 5.38 | 262 | 47.3 | 2.74 |
140 X 15 | 15 | 7.5 | 40 | 31.4 | 4 | 9.9 | 5.66 | 723 | 72.3 | 4.25 | 1150 | 5.36 | 298 | 52.7 | 2.73 |
150 X 12 | 16 | 8 | 34.8 | 27.3 | 4.12 | 10.6 | 5.38 | 737 | 67.7 | 4.6 | 1170 | 5.8 | 303 | 52 | 2.95 |
150 X 14 | 16 | 8 | 40.3 | 31.6 | 4.21 | 10.6 | 5.95 | 845 | 78.2 | 4.58 | 1340 | 5.77 | 347 | 58.3 | 2.94 |
150 X 15 | 16 | 8 | 43 | 33.8 | 4.25 | 10.6 | 6.01 | 898 | 83.5 | 4.57 | 1430 | 5.76 | 370 | 61.6 | 2.93 |
150 X 16 | 16 | 8 | 45.7 | 35.9 | 4.29 | 10.6 | 6.07 | 949 | 88.7 | 4.56 | 1510 | 5.74 | 391 | 64.4 | 2.93 |
150 X 18 | 16 | 8 | 51 | 40.1 | 4.36 | 10.6 | 6.17 | 1050 | 99.3 | 4.54 | 1670 | 5.7 | 438 | 71 | 2.93 |
150 X 20 | 16 | 8 | 56.3 | 44.2 | 4.44 | 10.6 | 6.28 | 1150 | 109 | 4.51 | 1820 | 5.68 | 477 | 76 | 2.91 |
160 X 15 | 17 | 8.5 | 46.1 | 36.2 | 4.49 | 11.3 | 6.35 | 1100 | 95.6 | 4.88 | 1750 | 6.15 | 453 | 71.3 | 3.14 |
160 X 17 | 17 | 8.5 | 51.8 | 40.7 | 4.57 | 11.3 | 6.46 | 1230 | 108 | 4.86 | 1950 | 6.13 | 506 | 78.3 | 3.13 |
160 X 19 | 17 | 8.5 | 57.5 | 45.1 | 4.65 | 11.3 | 6.58 | 1350 | 118 | 4.84 | 2140 | 6.1 | 558 | 84.8 | 3.12 |
180 X 16 | 18 | 9 | 55.4 | 43.5 | 5.02 | 12.7 | 7.11 | 1680 | 130 | 5.51 | 2690 | 6.96 | 679 | 95.5 | 3.5 |
180 X 18 | 18 | 9 | 61.9 | 48.6 | 5.1 | 12.7 | 7.22 | 1870 | 145 | 5.49 | 2970 | 6.93 | 757 | 105 | 3.49 |
180 X 20 | 18 | 9 | 68.4 | 53.7 | 5.18 | 12.7 | 7.33 | 2040 | 160 | 5.47 | 3260 | 6.9 | 830 | 113 | 3.49 |
180 X 22 | 18 | 9 | 74.7 | 58.6 | 5.26 | 12.7 | 7.44 | 2210 | 174 | 5.44 | 3510 | 6.86 | 918 | 123 | 3.5 |
200 X 16 | 18 | 9 | 61.8 | 48.5 | 5.52 | 14.1 | 7.8 | 2340 | 162 | 6.15 | 3740 | 7.78 | 943 | 121 | 3.91 |
200 X 18 | 18 | 9 | 69.1 | 54.3 | 5.6 | 14.1 | 7.92 | 2600 | 181 | 6.13 | 4150 | 7.75 | 1050 | 133 | 3.9 |
200 X 20 | 18 | 9 | 76.4 | 59.9 | 5.68 | 14.1 | 8.04 | 2850 | 199 | 6.11 | 4540 | 7.72 | 1160 | 144 | 3.89 |
200 X 24 | 18 | 9 | 90.6 | 71.1 | 5.84 | 14.1 | 8.26 | 3330 | 235 | 6.06 | 5280 | 7.64 | 1380 | 167 | 3.9 |
200 X 28 | 18 | 9 | 105 | 82 | 5.99 | 14.1 | 8.47 | 3780 | 270 | 6.02 | 5990 | 7.57 | 1580 | 186 | 3.89 |
![جدول اشتال نبشی بال مساوی و نامساوی + PDF 2 جدول وزن نبشی بال مساوی](https://esfahanahan.com/mag/wp-content/uploads/2020/02/نبشی-بال-مساوی-1024x576.jpg)
جدول اشتال نبشی بال نامساوی
نبشی بال نامساوی یا نامتقارن، اغلب در صنعت کاربرد دارد و به همین دلیل، به نبشی صنعتی نیز معروف است. این محصول دارای دو بال عمود برهم با اندازه های متفاوت است. ابعاد نبشی نامساوی به صورت سه عدد (سایز بال اول* سایز بال دوم*ضخامت) نشان داده می شود.
![جدول اشتال نبشی بال مساوی و نامساوی + PDF 3 جدول نبشی بال نامساوی](https://esfahanahan.com/mag/wp-content/uploads/2020/02/نبشی-بال-نامساوی-1024x576.jpg)
A X B X S MM | R1 MM | R2 MM | F CM2 | G(وزن) KG/M | EX CM | EY CM | TAN Α | JX CM4 | WX CM3 | IX CM | JY CM4 | WY CM3 | IY CM | JΞ CM4 | IΞ CM | JΗ CM4 | IΗ CM | A1 MM |
30X20X3 | 3.5 | 2.0 | 1.42 | 1.11 | 0.99 | 0.50 | 0.431 | 1.25 | 0.62 | 0.94 | 0.44 | 0.29 | 0.56 | 1.43 | 1.00 | 0.25 | 0.42 | 5.2 |
30X20X4 | 3.5 | 2.0 | 1.85 | 1.45 | 1.03 | 0.54 | 0.423 | 1.59 | 0.81 | 0.93 | 0.55 | 0.38 | 0.55 | 1.81 | 0.99 | 0.33 | 0.42 | 4.2 |
40X20X3 | 3.5 | 2.0 | 1.72 | 1.35 | 1.43 | 0.44 | 0.259 | 2.79 | 1.08 | 1.27 | 0.47 | 0.30 | 0.52 | 2.96 | 1.31 | 0.30 | 0.42 | 14.6 |
40X20X4 | 3.5 | 2.0 | 2.25 | 1.77 | 1.47 | 0.48 | 0.252 | 3.59 | 1.42 | 1.26 | 0.60 | 0.39 | 0.52 | 3.79 | 1.30 | 0.39 | 0.42 | 13.8 |
45X30X3 | 4.5 | 2.0 | 2.19 | 1.72 | 1.43 | 0.70 | 0.436 | 4.47 | 1.46 | 1.43 | 1.60 | 0.70 | 0.86 | 5.15 | 1.53 | 0.93 | 0.65 | 9.0 |
45X30X4 | 4.5 | 2.0 | 2.87 | 2.25 | 1.48 | 0.74 | 0.436 | 5.78 | 1.91 | 1.42 | 2.05 | 0.91 | 0.85 | 6.65 | 1.52 | 1.18 | 0.64 | 18.0 |
45X30X5 | 4.5 | 2.0 | 3.53 | 2.77 | 1.52 | 0.78 | 0.430 | 6.99 | 2.35 | 1.41 | 2.47 | 1.11 | 0.84 | 8.02 | 1.51 | 1.44 | 0.64 | 7.2 |
50X30X5 | 4.5 | 2.0 | 3.78 | 2.96 | 1.73 | 0.74 | 0.353 | 9.41 | 2.88 | 1.58 | 2.54 | 1.12 | 0.82 | 10.40 | 1.66 | 1.56 | 0.64 | 12.2 |
50X40X4 | 4.0 | 2.0 | 3.46 | 2.71 | 1.52 | 1.03 | 0.629 | 8.54 | 2.47 | 1.57 | 4.86 | 1.64 | 1.19 | 10.90 | 1.78 | 2.46 | 0.84 | __ |
50X40X5 | 4.0 | 2.0 | 4.27 | 3.35 | 1.56 | 1.07 | 0.625 | 10.40 | 3.02 | 1.56 | 5.89 | 2.01 | 1.18 | 13.30 | 1.76 | 3.02 | 0.84 | __ |
60X30X5 | 6.0 | 3.0 | 4.29 | 3.37 | 2.15 | 0.68 | 0.256 | 15.60 | 4.04 | 1.90 | 2.60 | 1.12 | 0.78 | 16.50 | 1.96 | 1.69 | 0.63 | 21.4 |
60X30X7 | 6.0 | 3.0 | 5.85 | 4.59 | 2.24 | 0.76 | 0.248 | 20.70 | 5.50 | 1.88 | 3.41 | 1.52 | 0.76 | 21.80 | 1.93 | 2.28 | 0.62 | 19.2 |
60X40X5 | 6.0 | 3.0 | 4.79 | 3.76 | 1.96 | 0.97 | 0.437 | 17.20 | 4.25 | 1.89 | 6.11 | 2.02 | 1.13 | 19.80 | 2.03 | 3.50 | 0.86 | 11.2 |
60X40X6 | 6.0 | 3.0 | 5.68 | 4.46 | 2.00 | 1.01 | 0.433 | 20.10 | 5.03 | 1.88 | 7.12 | 2.38 | 1.12 | 23.10 | 2.02 | 4.12 | 0.85 | 10.2 |
60X40X7 | 6.0 | 3.0 | 6.55 | 5.14 | 2.04 | 1.05 | 0.429 | 23.00 | 5.79 | 1.87 | 8.07 | 2.74 | 1.11 | 26.30 | 2.00 | 4.73 | 0.85 | 9.2 |
65X50X5 | 6.5 | 3.5 | 5.54 | 4.35 | 1.99 | 1.25 | 0.583 | 23.10 | 5.11 | 2.04 | 11.90 | 3.18 | 1.47 | 28.80 | 2.28 | 6.21 | 1.06 | 3.6 |
65X50X7 | 6.5 | 3.5 | 7.60 | 5.97 | 2.07 | 1.33 | 0.574 | 31.00 | 6.99 | 2.02 | 15.80 | 4.31 | 1.44 | 38.40 | 2.25 | 8.37 | 1.05 | 1.8 |
65X50X9 | 6.5 | 3.5 | 9.58 | 7.52 | 2.15 | 1.41 | 0.567 | 38.20 | 8.77 | 2.00 | 19.40 | 5.39 | 1.42 | 47.00 | 2.22 | 10.50 | 1.05 | __ |
75X50X5 | 6.5 | 3.5 | 6.04 | 4.74 | 2.40 | 1.17 | 0.437 | 34.40 | 6.74 | 2.39 | 12.30 | 3.21 | 1.43 | 39.60 | 2.56 | 7.10 | 1.08 | 15.0 |
75X50X7 | 6.5 | 3.5 | 8.30 | 6.51 | 2.48 | 1.25 | 0.433 | 46.40 | 9.24 | 2.36 | 16.50 | 4.39 | 1.41 | 53.30 | 2.53 | 9.56 | 1.07 | 13.0 |
75X50X9 | 6.5 | 3.5 | 10.50 | 8.23 | 2.56 | 1.32 | 0.427 | 57.40 | 11.60 | 2.34 | 20.20 | 5.49 | 1.39 | 65.70 | 2.50 | 11.90 | 1.07 | 11.0 |
75X55X5 | 7.0 | 3.5 | 6.30 | 4.95 | 2.31 | 1.33 | 0.530 | 35.50 | 6.84 | 2.37 | 16.20 | 3.89 | 1.60 | 43.10 | 2.61 | 8.68 | 1.17 | 8.4 |
75X55X7 | 7.0 | 3.5 | 8.66 | 6.80 | 2.40 | 1.41 | 0.527 | 47.90 | 9.39 | 2.35 | 21.80 | 5.32 | 1.59 | 57.90 | 2.59 | 11.80 | 1.17 | 6.6 |
75X55X9 | 7.0 | 3.5 | 10.90 | 8.59 | 2.47 | 1.48 | 0.518 | 59.40 | 11.80 | 2.33 | 26.80 | 6.66 | 1.57 | 71.30 | 2.55 | 14.80 | 1.16 | 5.0 |
80X40X6 | 7.0 | 3.5 | 6.89 | 5.41 | 2.85 | 0.88 | 0.259 | 44.90 | 8.73 | 2.55 | 7.59 | 2.44 | 1.05 | 47.60 | 2.63 | 4.90 | 0.84 | 29.0 |
80X40X8 | 7.0 | 3.5 | 9.01 | 7.07 | 2.94 | 0.95 | 0.253 | 57.60 | 11.40 | 2.53 | 9.68 | 3.18 | 1.04 | 60.90 | 2.60 | 6.41 | 0.84 | 27.2 |
80X65X6 | 8.0 | 4.0 | 8.41 | 6.60 | 2.39 | 1.65 | 0.649 | 52.80 | 9.41 | 2.51 | 31.20 | 6.44 | 1.93 | 68.50 | 2.85 | 15.60 | 1.36 | __ |
80X65X8 | 8.0 | 4.0 | 11.00 | 8.66 | 2.47 | 1.73 | 0.645 | 68.10 | 12.30 | 2.49 | 40.10 | 8.41 | 1.91 | 88.00 | 2.82 | 20.30 | 1.36 | __ |
80X65X10 | 8.0 | 4.0 | 13.60 | 10.70 | 2.55 | 1.81 | 0.640 | 82.20 | 15.10 | 2.46 | 48.30 | 10.30 | 1.89 | 106.00 | 2.79 | 24.80 | 1.35 | __ |
90X60X6 | 7.0 | 3.5 | 8.69 | 6.82 | 2.89 | 1.41 | 0.442 | 71.70 | 11.70 | 2.87 | 25.80 | 5.61 | 1.72 | 82.80 | 3.09 | 14.60 | 1.30 | 17.8 |
90X60X8 | 7.0 | 3.5 | 11.40 | 8.96 | 2.97 | 1.49 | 0.437 | 92.50 | 15.40 | 2.85 | 33.00 | 7.31 | 1.70 | 107.00 | 3.06 | 19.00 | 1.29 | 16.0 |
90X75X7 | 8.5 | 4.5 | 11.10 | 8.74 | 2.67 | 1.93 | 0.683 | 88.10 | 13.90 | 2.81 | 55.50 | 9.98 | 2.23 | 117.00 | 3.24 | 27.10 | 1.56 | __ |
100X50X6 | 9.0 | 4.5 | 8.73 | 6.85 | 3.49 | 1.04 | 0.263 | 89.70 | 13.80 | 3.20 | 15.30 | 3.86 | 1.32 | 95.20 | 3.30 | 9.78 | 1.06 | 37.6 |
100X50X8 | 9.0 | 4.5 | 11.50 | 8.99 | 3.59 | 1.13 | 0.258 | 116.00 | 18.00 | 3.18 | 19.50 | 5.04 | 1.31 | 123.00 | 3.28 | 12.60 | 1.05 | 35.4 |
100X50X10 | 9.0 | 4.5 | 14.10 | 11.10 | 3.67 | 1.20 | 0.252 | 141.00 | 22.20 | 3.16 | 23.40 | 6.17 | 1.29 | 149.00 | 3.25 | 15.50 | 1.04 | 33.8 |
100X65X7 | 10.0 | 5.0 | 11.20 | 8.77 | 3.23 | 1.51 | 0.419 | 113.00 | 16.60 | 3.17 | 37.60 | 7.54 | 1.84 | 128.00 | 3.39 | 21.60 | 1.39 | 21.8 |
100X65X9 | 10.0 | 5.0 | 14.20 | 11.10 | 3.32 | 1.59 | 0.415 | 141.00 | 21.00 | 3.15 | 46.70 | 9.52 | 1.82 | 160.00 | 3.36 | 27.20 | 1.39 | 19.8 |
100X65X11 | 10.0 | 5.0 | 17.10 | 13.40 | 3.40 | 1.67 | 0.410 | 167.00 | 25.30 | 3.13 | 55.10 | 11.40 | 1.80 | 190.00 | 3.34 | 32.60 | 1.38 | 17.8 |
100X75X7 | 10.0 | 5.0 | 11.90 | 9.32 | 3.06 | 1.83 | 0.553 | 118.00 | 17.00 | 3.15 | 56.90 | 10.00 | 2.19 | 145.00 | 3.49 | 30.10 | 1.59 | 8.8 |
100X75X9 | 10.0 | 5.0 | 15.10 | 11.80 | 3.15 | 1.91 | 0.549 | 148.00 | 21.50 | 3.13 | 71.00 | 12.70 | 2.17 | 181.00 | 3.47 | 37.80 | 1.59 | 7.0 |
100X75X11 | 10.0 | 5.0 | 18.20 | 14.30 | 3.23 | 1.99 | 0.545 | 176.00 | 25.90 | 3.11 | 84.00 | 15.30 | 2.15 | 214.00 | 3.44 | 45.40 | 1.58 | 5.2 |
120X80X8 | 11.0 | 5.5 | 15.50 | 12.20 | 3.83 | 1.87 | 0.441 | 226.00 | 27.60 | 3.82 | 80.80 | 13.20 | 2.29 | 261.00 | 4.10 | 45.80 | 1.72 | 24.0 |
120X80X10 | 11.0 | 5.5 | 19.10 | 15.00 | 3.92 | 1.95 | 0.438 | 276.00 | 34.10 | 3.80 | 98.10 | 16.20 | 2.27 | 318.00 | 4.07 | 56.10 | 1.71 | 22.2 |
120X80X12 | 11.0 | 5.5 | 22.70 | 17.80 | 4.00 | 2.03 | 0.433 | 323.00 | 40.40 | 3.77 | 114.00 | 19.10 | 2.25 | 371.00 | 4.04 | 66.10 | 1.71 | 20.2 |
120X80X14 | 11.0 | 5.5 | 26.20 | 20.50 | 4.08 | 2.10 | 0.429 | 368.00 | 46.40 | 3.75 | 130.00 | 22.00 | 2.23 | 421.00 | 4.01 | 75.80 | 1.70 | 18.4 |
130X65X8 | 11.0 | 5.5 | 15.10 | 11.90 | 4.56 | 1.37 | 0.263 | 263.00 | 31.10 | 4.17 | 44.80 | 8.72 | 1.72 | 280.00 | 4.31 | 28.60 | 1.38 | 48.6 |
130X65X10 | 11.0 | 5.5 | 18.60 | 14.60 | 4.65 | 1.45 | 0.259 | 321.00 | 38.40 | 4.15 | 54.20 | 10.70 | 1.71 | 340.00 | 4.27 | 35.00 | 1.37 | 46.8 |
130X65X12 | 11.0 | 5.5 | 22.10 | 17.30 | 4.74 | 1.53 | 0.255 | 376.00 | 45.50 | 4.12 | 63.00 | 12.70 | 1.69 | 397.00 | 4.24 | 41.20 | 1.37 | 44.6 |
130X75X8 | 10.5 | 5.5 | 15.90 | 12.50 | 4.36 | 1.65 | 0.339 | 276.00 | 31.90 | 4.17 | 68.30 | 11.70 | 2.08 | 303.00 | 4.37 | 41.30 | 1.61 | 39.2 |
130X75X10 | 10.5 | 5.5 | 19.60 | 15.40 | 4.45 | 1.73 | 0.336 | 337.00 | 39.40 | 4.14 | 82.90 | 14.40 | 2.06 | 369.00 | 4.34 | 50.60 | 1.61 | 37.4 |
130X75X12 | 10.5 | 5.5 | 23.30 | 18.30 | 4.53 | 1.81 | 0.332 | 395.00 | 46.60 | 4.12 | 96.50 | 17.00 | 2.04 | 432.00 | 4.31 | 59.60 | 1.60 | 35.4 |
130X90X10 | 12.0 | 6.0 | 21.20 | 16.60 | 4.15 | 2.18 | 0.472 | 358.00 | 40.50 | 4.11 | 141.00 | 20.60 | 2.58 | 420.00 | 4.46 | 78.50 | 1.93 | 20.4 |
130X90X12 | 12.0 | 6.0 | 25.10 | 19.70 | 4.24 | 2.26 | 0.468 | 420.00 | 48.00 | 4.09 | 165.00 | 24.40 | 2.56 | 492.00 | 4.43 | 92.60 | 1.92 | 18.6 |
150X75X9 | 10.5 | 5.5 | 19.50 | 15.30 | 5.28 | 1.57 | 0.265 | 455.00 | 46.80 | 4.83 | 78.30 | 13.20 | 2.00 | 484.00 | 4.98 | 50.00 | 1.60 | 56.4 |
150X75X11 | 10.5 | 5.5 | 23.60 | 18.60 | 5.37 | 1.65 | 0.261 | 545.00 | 56.60 | 4.80 | 93.00 | 15.90 | 1.98 | 578.00 | 4.95 | 59.80 | 1.59 | 54.4 |
150X90X10 | 12.5 | 6.5 | 23.20 | 18.20 | 4.99 | 2.03 | 0.360 | 532.00 | 53.10 | 4.79 | 145.00 | 20.90 | 2.51 | 589.00 | 5.05 | 88.00 | 1.95 | 41.0 |
150X90X12 | 12.5 | 6.5 | 27.50 | 21.60 | 5.08 | 2.11 | 0.358 | 626.00 | 63.10 | 4.77 | 170.00 | 24.70 | 2.49 | 693.00 | 5.02 | 103.00 | 1.94 | 39.2 |
150X100X10 | 13.0 | 6.5 | 24.20 | 19.00 | 4.80 | 2.34 | 0.442 | 552.00 | 54.10 | 4.78 | 198.00 | 25.80 | 2.86 | 637.00 | 5.13 | 112.00 | 2.15 | 29.8 |
150X100X12 | 13.0 | 6.5 | 28.70 | 22.60 | 4.89 | 2.42 | 0.439 | 650.00 | 64.20 | 4.76 | 232.00 | 30.60 | 2.84 | 749.00 | 5.10 | 132.00 | 2.15 | 28.0 |
150X100X14 | 13.0 | 6.5 | 33.20 | 26.10 | 4.97 | 2.50 | 0.435 | 744.00 | 74.10 | 4.73 | 264.00 | 35.20 | 2.82 | 856.00 | 5.07 | 152.00 | 2.14 | 26.2 |
160X80X10 | 13.0 | 6.5 | 23.20 | 18.20 | 5.63 | 1.69 | 0.263 | 611.00 | 58.90 | 5.14 | 104.00 | 16.50 | 2.12 | 648.00 | 5.29 | 67.00 | 1.70 | 59.7 |
160X80X12 | 13.0 | 6.5 | 27.50 | 21.60 | 5.72 | 1.77 | 0.259 | 720.00 | 70.00 | 5.11 | 122.00 | 19.60 | 2.10 | 763.00 | 5.26 | 78.90 | 1.69 | 57.9 |
160X80X14 | 13.0 | 6.5 | 31.80 | 25.00 | 5.81 | 1.85 | 0.256 | 823.00 | 80.70 | 5.09 | 139.00 | 22.50 | 2.09 | 871.00 | 5.23 | 90.50 | 1.69 | 55.8 |
180X90X10 | 14.0 | 7.0 | 26.20 | 20.60 | 6.28 | 1.85 | 0.262 | 880.00 | 75.10 | 5.80 | 151.00 | 21.20 | 2.40 | 934.00 | 5.97 | 97.40 | 1.93 | 69.0 |
180X90X12 | 14.0 | 7.0 | 31.20 | 24.50 | 6.37 | 1.93 | 0.261 | 1040.00 | 89.30 | 5.77 | 177.00 | 25.10 | 2.38 | 1100.00 | 5.94 | 114.00 | 1.92 | 67.0 |
180X90X14 | 14.0 | 7.0 | 36.10 | 28.30 | 6.46 | 2.01 | 0.259 | 1190.00 | 103.00 | 5.75 | 202.00 | 28.90 | 2.37 | 1260.00 | 5.92 | 131.00 | 1.91 | 65.0 |
200X100X10 | 15.0 | 7.5 | 29.20 | 23.00 | 6.93 | 2.01 | 0.266 | 1220.00 | 93.20 | 6.46 | 210.00 | 26.30 | 2.68 | 1300.00 | 6.66 | 133.00 | 2.14 | 77.4 |
200X100X12 | 15.0 | 7.5 | 34.80 | 27.30 | 7.03 | 2.10 | 0.264 | 1440.00 | 111.00 | 6.43 | 247.00 | 31.30 | 2.67 | 1530.00 | 6.63 | 158.00 | 2.13 | 75.2 |
200X100X14 | 15.0 | 7.5 | 40.30 | 31.60 | 7.12 | 2.18 | 0.262 | 1650.00 | 128.00 | 6.41 | 282.00 | 36.10 | 2.65 | 1760.00 | 6.60 | 181.00 | 2.12 | 73.0 |
200X100X16 | 15.0 | 7.5 | 45.70 | 35.90 | 7.20 | 2.26 | 0.259 | 1860.00 | 145.00 | 6.38 | 316.00 | 40.80 | 2.63 | 1970.00 | 6.57 | 204.00 | 2.11 | 71.0 |
250X90X10 | 15.0 | 7.5 | 33.20 | 26.10 | 9.45 | 1.56 | 0.154 | 2170.00 | 140.00 | 8.08 | 161.00 | 21.70 | 2.20 | 2220.00 | 8.17 | 112.00 | 1.84 | 126.0 |
250X90X12 | 15.0 | 7.5 | 39.60 | 31.10 | 9.55 | 1.65 | 0.153 | 2570.00 | 166.00 | 8.05 | 189.00 | 25.80 | 2.19 | 2630.00 | 8.14 | 132.00 | 1.83 | 124.0 |
250X90X14 | 15.0 | 7.5 | 45.90 | 36.00 | 9.65 | 1.73 | 0.152 | 2960.00 | 192.00 | 8.03 | 216.00 | 29.70 | 2.17 | 3020.00 | 8.11 | 152.00 | 1.82 | 120.0 |
250X90X16 | 15.0 | 7.5 | 52.10 | 40.90 | 9.74 | 1.81 | 0.150 | 3330.00 | 218.00 | 8.00 | 242.00 | 33.60 | 2.16 | 3400.00 | 8.08 | 171.00 | 1.81 | 118.0 |
اهمیت استفاده از جدول اشتال نبشی
محاسبات دقیق در مورد وزن، ابعاد و اطلاع از قیمت دقیق مقاطع فولادی، با استفاده از جدول اشتال هر کدام امکان پذیر است. در واقع این جدول که بر اساس استانداردهای جهانی طراحی شده، استاندارد بودن یا نبودن هر محصول را نشان می دهد. ضمن اینکه راحت ترین روش برای به دست آوردن وزن هرکدام، استفاده از جدول اشتال است که برعکس فرمول و سایر روش ها هیچگونه خطایی ندارد.
راهنمای استفاده از جدول اشتال نبشی بال مساوی و نامساوی
برای استفاده از این جدول، ابتدا باید مفهوم عبارت هایی مانند L100*4 را بدانید. فراموش نکنید که این عبارت مثال است و موارد مشابه دیگری نیز وجود دارد. اگر عبارت L100*4 به چشمتان خورد، باید بدانید که L یعنی مقطع مورد نظر نبشی است. اگر در کنار آن از دوعدد استفاده شد، یعنی نبشی از نوع بال مساوی به طول 100 و ضخامت 4 میلی متر است.
اما اگر از عبارتی مانند L 80*40*6 استفاده شود، یعنی نبشی موردنظر از نوع بال نامساوی است و بال هایی به طول 80 و 40 به ضخامت 4 دارد. در این مقاله سعی کردیم به بررسی جدول اشتال نبشی بال مساوی و نامساوی+PDF بپردازیم. استفاده از این جدول برای مهندسان اهمیت زیادی دارد و منبع بسیار دقیقی از اطلاعات مورد نیاز آن هاست. در انتهای مطلب نیز راهنمای استفاده از آن توضیح داده شد. برای اطلاع از سایر اطلاعات نیز می توانید از جدول وزن نبشی استفاده کنید.
اگر می خواهید در کنار جدول اشتال، جدول وزن نبشی را نیز به دست آورید؛ روی دکمه زیر کلیک کنید:
سلام
وزن نبشی 12 شخه 12 متری در جدول اول اشتباه نوشتید 240 کیلو درسته 120 ضرب دو شده
درود دوست عزیز
بررسی می کنیم.
سلام وقت بخیر
ضمن تشکر از زحماتتون برای تهیه جداول مفیدتون
مقدار r1 و r2 در جدول نبشی ها جابه جا نوشته شده مقدار r2 می بایست بیشتر از r1 باشد.
مثلا در نبشی 8*80 با توجه به ضخامت 8 میلیمتر مقدار r1 نمی تونه 10 باشه و عدد 5 صحیحه
لطفا یا شکل رو اصلاح کنید(جای r1 و r2 رو جابه جا کنید) یا دو ستون رو اصلاح کنید
ممنونم
درود دوست عزیز
در دست بررسی است.
سلام وقت بخیر لطفا در جدول وزن نبشی ها ضخامت هم قید شود باتشکر
