جدول اشتال قوطی + وزن قوطی پروفیل مربع و مستطیل

بوسیله اصفهان آهن بروزرسانی شده در یکشنبه, 15 مارس 2020 0

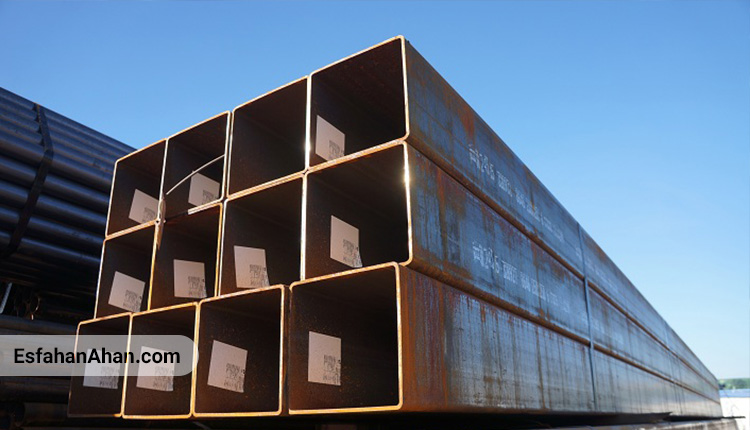

یکی از پرکاربردترین مقاطع فولادی در صنعت به‌ویژه در سازه‌های فولادی، قوطی است. این محصول در بازار کشور در ابعاد مختلف تولید می‌گردد به همین دلیل محاسبه دقیق وزن قوطی برای صنعت گران اهمیت بسزایی دارد، به همین دلیل استفاده از اطلاعات جدول اشتال قوطی بهترین ابزار برای انجام محاسباتی دقیق است.

دسترسی سریع:

جدول وزن قوطی مستطیل
جدول اشتال قوطی مستطیل
جدول وزن قوطی مربع
جدول اشتال قوطی مربع

در بازار ایران به‌طور کلی پر مصرف‌ترین قوطی‌ها در چهار دسته به شرح زیر تولید و به بازار عرضه می‌شوند، در صورت تمایل برای اطلاع از قیمت روز هر یک از این محصولات می‌توانید بر روی آن‌ها کلیک کنید:

جدول وزن قوطی مستطیل 6 و 12 متری:

طول	عرض	ضخامت (گوشت)	طول 6 متر	طول 12 متر
30	50	2.9	19.92	39.84
30	50	4	26.46	52.92
40	60	2.9	25.38	50.76
40	60	4	34.02	68.04
40	70	2.9	28.14	56.28
40	70	4	37.8	75.6
40	80	2.9	30.84	61.68
40	80	4	41.58	83.16
40	80	5	50.82	101.64
50	90	3.2	39.84	79.68
50	90	4	49.08	98.16
50	90	5	60	120
50	100	3.6	47.88	95.76
50	100	4.5	58.98	117.96
50	100	5.6	72	144
60	100	3.6	51.3	102.6
60	100	4.5	63	126
60	100	5.6	77.4	154.8
60	120	4	63.6	127.2
60	120	5	78	156
60	120	6.3	96.6	193.2
80	140	4	78.6	157.2
80	140	5	97.2	194.4
80	140	6.3	120	240
90	160	4.5	99.6	199.2
90	160	5.6	122.4	244.8
90	160	7.1	151.8	303.6
100	180	5.6	138	276
100	180	7.1	171.6	343.2
100	180	8.8	208.2	416.4
120	200	6.3	177.6	355.2
120	200	8	221.4	442.8
120	200	10	270.6	541.2
120	220	6.3	189.6	379.2
120	220	8	236.4	472.8
120	220	10	289.2	578.4
140	260	6.3	225	450
140	260	8	281.4	562.8
140	260	10	345.6	691.2
180	260	6.3	249	498
180	260	8	312	624
180	260	10	383.4	766.8
180	280	7.1	292.2	584.4
180	280	8.8	357.6	715.2
180	280	11	439.2	878.4
220	280	8	357	714
220	280	10	439.8	879.6
220	280	12.5	540.6	1081.2
180	320	8.8	390.6	781.2
180	320	10	439.8	879.6
180	320	12.5	540	1080
220	320	8.8	423.6	847.2
220	320	10	477.6	955.2
220	320	12.5	587.4	1174.8
220	360	10	515.4	1030.8
220	360	12.5	636	1272
220	360	16	792	1584
260	400	11	648	1296
260	400	14.2	822	1644
260	400	17.5	996	1992

جدول اشتال قوطی مستطیل:

اطلاعات ستون های جدول اشتال قوطی مستطیل را در تصویر زیر میتوانید بیابید.

A X B X S MM	F CM²	G KG/M	J_X CM⁴	W_X CM³	I_X CM	J_Y CM⁴	W_Y CM³	I_Y CM
50X30X2.9	4.23	3.32	13.4	5.36	1.78	5.88	3.92	1.18
50X30X4	5.62	4.41	16.9	6.75	1.73	7.25	4.83	1.14
60X40X2.9	5.39	4.23	26	8.67	2.2	13.7	6.83	1.59
60X40X4	7.22	5.67	33.3	11.1	2.15	17.3	8.65	1.55
70X40X2.9	5.97	4.69	38.1	10.9	2.53	15.7	7.83	1.62
70X40X4	8.02	6.3	49.2	14.1	2.48	19.9	9.95	1.58
80X40X2.9	6.55	5.14	53.1	13.3	2.85	17.7	8.83	1.64
80X40X4	8.82	6.93	69	17.3	2.8	22.5	11.3	1.6
80X40X5	10.8	8.47	81.7	20.4	2.75	26.2	13.1	1.56
90X50X3.2	8.46	6.64	89.7	19.9	3.26	35.5	14.2	2.05
90X50X4	10.4	8.18	108	24	3.22	42.3	16.9	2.02
90X50X5	12.8	10	129	28.7	3.18	49.9	19.9	1.98
100X50X3.6	10.2	7.98	129	25.8	3.56	42.9	17.2	2.05
100X50X4.5	12.5	9.83	155	31	3.52	50.9	20.4	2.02
100X50X5.6	15.3	12	184	36.8	3.47	59.4	23.8	1.97
100X60X3.6	10.9	8.55	146	29.1	3.66	65.2	21.7	2.45
100X60X4.5	13.4	10.5	176	35.1	3.62	77.9	26	2.41
100X60X5.6	16.4	12.9	209	41.8	3.57	91.8	30.6	2.37
120X60X4	13.5	10.6	247	41.1	4.27	82.7	27.6	2.47
120X60X5	16.6	13	296	49.3	4.22	98.2	32.7	2.43
120X60X6.3	20.5	16.1	354	59	4.16	116	38.6	2.38
140X80X4	16.7	13.1	438	62.5	5.12	183	45.7	3.31
140X80X5	20.6	16.2	529	75.6	5.07	220	55	3.27
140X80X6.3	25.5	20	639	91.3	5.01	263	65.8	3.21
160X90X4.5	21.2	16.6	715	89.4	5.81	293	65.1	3.72
160X90X5.6	25.9	20.4	858	107	5.75	350	77.7	3.67
160X90X7.1	32.2	25.3	1030	129	5.67	418	92.9	3.6
180X100X5.6	29.3	23	1240	137	6.5	496	99.1	4.11
180X100X7.1	36.4	28.6	1500	167	6.41	597	119	4.05
180X100X8.8	44.2	34.7	1760	196	6.32	696	139	3.97
200X120X6.3	37.7	29.6	2010	201	7.3	910	152	4.91
200X120X8	47	36.9	2440	244	7.21	1100	183	4.84
200X120X10	57.4	45.1	2890	289	7.1	1290	216	4.75
220X120X6.3	40.2	31.6	2540	231	7.95	992	165	4.97
220X120X8	50.2	39.4	3100	281	7.85	1200	200	4.89
220X120X10	61.4	48.2	3680	335	7.74	1410	236	4.8
260X140X6.3	47.8	37.5	4260	328	9.44	1630	233	5.85
260X140X8	59.8	46.9	5220	402	9.35	1990	284	5.77
260X140X10	73.4	57.6	6260	481	9.23	2370	339	5.68
260X180X6.3	52.8	41.5	5070	390	9.8	2880	320	7.39
260X180X8	66.2	52	6240	480	9.71	3540	393	7.31
260X180X10	81.4	63.9	7510	578	9.6	4240	472	7.22
280X180X7.1	62	48.7	6730	481	10.4	3410	379	7.42
280X180X8.8	75.9	59.6	8100	578	10.3	4090	454	7.34
280X180X11	93.2	73.2	9720	695	10.2	4890	543	7.24
280X220X8	75.8	59.5	8650	618	10.7	5970	543	8.88
280X220X10	93.4	73.3	10460	747	10.6	7210	656	8.79
280X220X12.5	115	90.1	12540	896	10.5	8620	784	8.67
320X180X8.8	82.9	65.1	11230	702	11.6	4600	511	7.45
320X180X10	93.4	73.3	12510	782	11.6	5110	568	7.4
320X180X12.5	115	90	14990	937	11.4	6090	677	7.29
320X220X8.8	89.9	70.6	12930	808	12	7270	661	8.99
320X220X10	101	79.6	14430	902	11.9	8090	736	8.93
320X220X12.5	125	97.9	17360	1080	11.8	9700	882	8.82
360X220X10	109	85.9	19210	1070	13.3	8980	816	9.06
360X220X12.5	135	106	23170	1290	13.1	10780	980	8.94
360X220X16	169	132	28190	1570	12.9	13030	1180	8.79
400X260X11	137	108	30330	1520	14.9	15610	1200	10.7
400X260X14.2	174	137	37610	1880	14.7	19280	1480	10.5
400X260X17.5	211	166	44440	2220	14.5	22680	1740	10.4

جدول وزن قوطی مربع 6 و 12 متری:

طول و عرض	ضخامت (گوشت)	طول 6 متر	طول 12 متر
40	2.9	19.92	39.84
40	4	26.46	52.92
50	2.9	25.38	50.76
50	50 4	34.02	68.04
60	2.9	30.84	61.68
60	4	41.58	83.16
60	5	50.82	101.64
70	3.2	39.84	79.68
70	4	49.08	98.16
70	5	60	120
80	3.6	51.3	102.6
80	4.5	63	126
80	5.6	77.4	154.8
90	3.6	58.08	116.16
90	4.5	71.4	142.8
90	5.6	87.6	175.2
100	4	72	144
100	5	88.2	176.4
100	6.3	109.8	219.6
120	4.5	96.6	193.2
120	5.6	118.2	236.4
120	6.3	132	264
140	5.6	139.8	279.6
140	7.1	174	348
140	8.8	211.8	423.6
160	6.3	177.6	355.2
160	8	221.4	442.8
160	10	270.6	541.2
180	6.3	201.6	403.2
180	8	251.4	502.8
180	10	308.4	616.8
200	6.3	225	450
200	8	281.4	562.8
200	10	345.6	691.2
220	6.3	249	498
220	8	312	624
220	10	383.4	766.8
260	7.1	332.4	664.8
260	8.8	406.8	813.6
260	11	501.6	1003.2
280	8	402	804
280	10	496.8	993.6
280	12.5	612	1224
320	10	571.8	1143.6
320	12.5	708	1416
320	16	888	1776
360	10	648	1296
360	12.5	798	1596
360	16	1008	2016
400	12.5	894	1788
400	16	1128	2256
400	20	1386	2772

جدول اشتال قوطی مربع:

اطلاعات ستون های جدول اشتال قوطی مربع را می‌توانید از تصویر زیر بدست بیاورید.

A X S MM	F CM²	G KG/M	J CM⁴	W CM³	I CM
40 X 2.9	4.23	3.32	9.66	4.83	1.51
40 X 4	5.62	4.41	12.1	6.05	1.47
50 X 2.9	5.39	4.23	19.8	7.94	1.92
50 X 4	7.22	5.67	25.4	10.1	1.87
60 X 2.9	6.55	5.14	35.5	11.8	2.33
60 X 4	8.82	6.93	45.9	15.3	2.28
60 X 5	10.8	8.47	54.1	18	2.24
70 X 3.2	8.46	6.64	62.7	17.9	2.72
70 X 4	10.4	8.18	75.3	21.5	2.69
70 X 5	12.8	10	89.6	25.6	2.65
80 X 3.6	10.9	8.55	106	26.4	3.11
80 X 4.5	13.4	10.5	127	31.7	3.08
80 X 5.6	16.4	12.9	151	37.6	3.03
90 X 3.6	12.3	9.68	153	34	3.52
90 X 4.5	15.2	11.9	185	41	3.48
90 X 5.6	18.6	14.6	220	49	3.44
100 X 4	15.2	12	233	46.6	3.91
100 X 5	18.8	14.7	281	56.3	3.87
100 X 6.3	23.3	18.3	339	67.8	3.82
120 X 4.5	20.5	16.1	452	75.3	4.7
120 X 5.6	25.1	19.7	544	90.6	4.65
120 X 6.3	28	22	598	99.7	4.62
140 X 5.6	29.6	23.3	885	126	5.47
140 X 7.1	37	29	1080	154	5.4
140 X 8.8	45	35.3	1280	182	5.33
160 X 6.3	37.7	29.6	1460	183	6.23
160 X 8	47	36.9	1780	222	6.15
160 X 10	57.4	45.1	2100	263	6.05
180 X 6.3	42.8	33.6	2120	236	7.05
180 X 8	53.4	41.9	2590	288	6.97
180 X 10	65.4	51.4	3090	343	6.87
200 X 6.3	47.8	37.5	2960	296	7.86
200 X 8	59.8	46.9	3620	362	7.78
200 X 10	73.4	57.6	4340	434	7.69
220 X 6.3	52.8	41.5	3980	362	8.68
220 X 8	66.2	52	4890	445	8.6
220 X 10	81.4	63.9	5890	535	8.5
260 X 7.1	70.5	55.4	7450	573	10.3
260 X 8.8	86.4	67.8	8980	691	10.2
260 X 11	106	83.6	10830	833	10.1
280 X 8	85.4	67	10430	745	11
280 X 10	105	82.8	12650	903	11
280 X 12.5	130	102	15220	1090	10.8
320 X 10	121	95.3	19240	1200	12.6
320 X 12.5	150	118	23270	1450	12.5
320 X 16	188	148	28430	1780	12.3
360 X 10	137	108	27790	1540	14.2
360 X 12.5	170	133	33740	1870	14.1
360 X 16	214	168	41450	2300	13.9
400 X 12.5	190	149	46970	2350	15.7
400 X 16	239	188	57950	2900	15.6
400 X 20	294	231	69400	3470	15.4

مقاطع ساختمانی توخالی (H.S.S) نوعی پروفیل فلزی با سطح مقطع توخالی است. واژه H.S.S مخفف (Hollow structural section) مقطع بسته‌ای (تیوبلار) است که به شیوه نورد سرد (کلد فرم) تولید شده و در ساختمان پلها، استادیومها، مراکز خرید و تجاری و همچنین واحدهای مسکونی به کار برده می‌شود. این مقاطع در فرم‌های مربع، مستطیل و دایروی تولید می‌شوند.
ویکی پدیا فارسی

اگر در پروژه های خود از اطلاعات جدول اشتال قوطی ارائه شده استفاده نمودید و یا اگر مشکلی با استفاده از جداول داشتید آن را با ما درمیان بگذارید.

منبع جدول اشتال
