یکی از پرکاربردترین مقاطع فولادی در صنعت به‌ویژه در سازه‌های فولادی، قوطی است. این محصول در بازار کشور در ابعاد مختلف تولید می‌شود؛ به‌همین دلیل محاسبه دقیق وزن قوطی برای صنعت گران اهمیت بسزایی دارد، استفاده از اطلاعات جدول اشتال قوطی بهترین ابزار برای انجام محاسباتی دقیق است.

یکی از روش های محاسبه وزن و به دست آوردن اطلاعات بسیار مفید در رابطه با قوطی پروفیل، جدول اشتال قوطی است. به همین دلیل در این مطلب از دانشنامه اصفهان آهن قصد داریم به بررسی دقیق جدول اشتال قوطی، راهنمای استفاده و سایر اطلاعات تکمیلی آن بپردازیم. استفاده از این جدول موجب برآورد دقیق قیمت روز قوطی و پروفیل خواهد شد.

قوطی در دو نوع مستطیل و مربع تولید می شود، بنابراین جدول اشتال هر کدام با اطلاعات متفاوت ترسیم می شوند. البته علاوه بر این ابزار، جدول وزن قوطی نیز ابزار بسیار کاربردی دیگری است که اطلاعات مفیدی در خصوص ابعاد، ضخامت و وزن نهایی هر ورق ارائه می دهد.

جدول اشتال قوطی مستطیل:

اطلاعات ستون‌های جدول اشتال قوطی مستطیل را می‌توانید در تصویر زیر بیابید.

A X B X S MM	F CM²	G KG/M	J_X CM⁴	W_X CM³	I_X CM	J_Y CM⁴	W_Y CM³	I_Y CM
50X30X2.9	4.23	3.32	13.4	5.36	1.78	5.88	3.92	1.18
50X30X4	5.62	4.41	16.9	6.75	1.73	7.25	4.83	1.14
60X40X2.9	5.39	4.23	26	8.67	2.2	13.7	6.83	1.59
60X40X4	7.22	5.67	33.3	11.1	2.15	17.3	8.65	1.55
70X40X2.9	5.97	4.69	38.1	10.9	2.53	15.7	7.83	1.62
70X40X4	8.02	6.3	49.2	14.1	2.48	19.9	9.95	1.58
80X40X2.9	6.55	5.14	53.1	13.3	2.85	17.7	8.83	1.64
80X40X4	8.82	6.93	69	17.3	2.8	22.5	11.3	1.6
80X40X5	10.8	8.47	81.7	20.4	2.75	26.2	13.1	1.56
90X50X3.2	8.46	6.64	89.7	19.9	3.26	35.5	14.2	2.05
90X50X4	10.4	8.18	108	24	3.22	42.3	16.9	2.02
90X50X5	12.8	10	129	28.7	3.18	49.9	19.9	1.98
100X50X3.6	10.2	7.98	129	25.8	3.56	42.9	17.2	2.05
100X50X4.5	12.5	9.83	155	31	3.52	50.9	20.4	2.02
100X50X5.6	15.3	12	184	36.8	3.47	59.4	23.8	1.97
100X60X3.6	10.9	8.55	146	29.1	3.66	65.2	21.7	2.45
100X60X4.5	13.4	10.5	176	35.1	3.62	77.9	26	2.41
100X60X5.6	16.4	12.9	209	41.8	3.57	91.8	30.6	2.37
120X60X4	13.5	10.6	247	41.1	4.27	82.7	27.6	2.47
120X60X5	16.6	13	296	49.3	4.22	98.2	32.7	2.43
120X60X6.3	20.5	16.1	354	59	4.16	116	38.6	2.38
140X80X4	16.7	13.1	438	62.5	5.12	183	45.7	3.31
140X80X5	20.6	16.2	529	75.6	5.07	220	55	3.27
140X80X6.3	25.5	20	639	91.3	5.01	263	65.8	3.21
160X90X4.5	21.2	16.6	715	89.4	5.81	293	65.1	3.72
160X90X5.6	25.9	20.4	858	107	5.75	350	77.7	3.67
160X90X7.1	32.2	25.3	1030	129	5.67	418	92.9	3.6
180X100X5.6	29.3	23	1240	137	6.5	496	99.1	4.11
180X100X7.1	36.4	28.6	1500	167	6.41	597	119	4.05
180X100X8.8	44.2	34.7	1760	196	6.32	696	139	3.97
200X120X6.3	37.7	29.6	2010	201	7.3	910	152	4.91
200X120X8	47	36.9	2440	244	7.21	1100	183	4.84
200X120X10	57.4	45.1	2890	289	7.1	1290	216	4.75
220X120X6.3	40.2	31.6	2540	231	7.95	992	165	4.97
220X120X8	50.2	39.4	3100	281	7.85	1200	200	4.89
220X120X10	61.4	48.2	3680	335	7.74	1410	236	4.8
260X140X6.3	47.8	37.5	4260	328	9.44	1630	233	5.85
260X140X8	59.8	46.9	5220	402	9.35	1990	284	5.77
260X140X10	73.4	57.6	6260	481	9.23	2370	339	5.68
260X180X6.3	52.8	41.5	5070	390	9.8	2880	320	7.39
260X180X8	66.2	52	6240	480	9.71	3540	393	7.31
260X180X10	81.4	63.9	7510	578	9.6	4240	472	7.22
280X180X7.1	62	48.7	6730	481	10.4	3410	379	7.42
280X180X8.8	75.9	59.6	8100	578	10.3	4090	454	7.34
280X180X11	93.2	73.2	9720	695	10.2	4890	543	7.24
280X220X8	75.8	59.5	8650	618	10.7	5970	543	8.88
280X220X10	93.4	73.3	10460	747	10.6	7210	656	8.79
280X220X12.5	115	90.1	12540	896	10.5	8620	784	8.67
320X180X8.8	82.9	65.1	11230	702	11.6	4600	511	7.45
320X180X10	93.4	73.3	12510	782	11.6	5110	568	7.4
320X180X12.5	115	90	14990	937	11.4	6090	677	7.29
320X220X8.8	89.9	70.6	12930	808	12	7270	661	8.99
320X220X10	101	79.6	14430	902	11.9	8090	736	8.93
320X220X12.5	125	97.9	17360	1080	11.8	9700	882	8.82
360X220X10	109	85.9	19210	1070	13.3	8980	816	9.06
360X220X12.5	135	106	23170	1290	13.1	10780	980	8.94
360X220X16	169	132	28190	1570	12.9	13030	1180	8.79
400X260X11	137	108	30330	1520	14.9	15610	1200	10.7
400X260X14.2	174	137	37610	1880	14.7	19280	1480	10.5
400X260X17.5	211	166	44440	2220	14.5	22680	1740	10.4

جدول اشتال قوطی مربع:

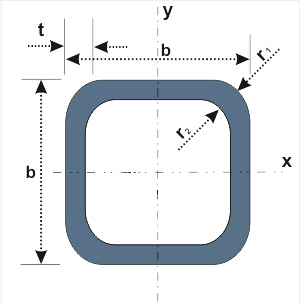

اطلاعات ستون‌های جدول اشتال قوطی مربع را می‌توانید از تصویر زیر بدست بیاورید.

A X S MM	F CM²	G KG/M	J CM⁴	W CM³	I CM
40 X 2.9	4.23	3.32	9.66	4.83	1.51
40 X 4	5.62	4.41	12.1	6.05	1.47
50 X 2.9	5.39	4.23	19.8	7.94	1.92
50 X 4	7.22	5.67	25.4	10.1	1.87
60 X 2.9	6.55	5.14	35.5	11.8	2.33
60 X 4	8.82	6.93	45.9	15.3	2.28
60 X 5	10.8	8.47	54.1	18	2.24
70 X 3.2	8.46	6.64	62.7	17.9	2.72
70 X 4	10.4	8.18	75.3	21.5	2.69
70 X 5	12.8	10	89.6	25.6	2.65
80 X 3.6	10.9	8.55	106	26.4	3.11
80 X 4.5	13.4	10.5	127	31.7	3.08
80 X 5.6	16.4	12.9	151	37.6	3.03
90 X 3.6	12.3	9.68	153	34	3.52
90 X 4.5	15.2	11.9	185	41	3.48
90 X 5.6	18.6	14.6	220	49	3.44
100 X 4	15.2	12	233	46.6	3.91
100 X 5	18.8	14.7	281	56.3	3.87
100 X 6.3	23.3	18.3	339	67.8	3.82
120 X 4.5	20.5	16.1	452	75.3	4.7
120 X 5.6	25.1	19.7	544	90.6	4.65
120 X 6.3	28	22	598	99.7	4.62
140 X 5.6	29.6	23.3	885	126	5.47
140 X 7.1	37	29	1080	154	5.4
140 X 8.8	45	35.3	1280	182	5.33
160 X 6.3	37.7	29.6	1460	183	6.23
160 X 8	47	36.9	1780	222	6.15
160 X 10	57.4	45.1	2100	263	6.05
180 X 6.3	42.8	33.6	2120	236	7.05
180 X 8	53.4	41.9	2590	288	6.97
180 X 10	65.4	51.4	3090	343	6.87
200 X 6.3	47.8	37.5	2960	296	7.86
200 X 8	59.8	46.9	3620	362	7.78
200 X 10	73.4	57.6	4340	434	7.69
220 X 6.3	52.8	41.5	3980	362	8.68
220 X 8	66.2	52	4890	445	8.6
220 X 10	81.4	63.9	5890	535	8.5
260 X 7.1	70.5	55.4	7450	573	10.3
260 X 8.8	86.4	67.8	8980	691	10.2
260 X 11	106	83.6	10830	833	10.1
280 X 8	85.4	67	10430	745	11
280 X 10	105	82.8	12650	903	11
280 X 12.5	130	102	15220	1090	10.8
320 X 10	121	95.3	19240	1200	12.6
320 X 12.5	150	118	23270	1450	12.5
320 X 16	188	148	28430	1780	12.3
360 X 10	137	108	27790	1540	14.2
360 X 12.5	170	133	33740	1870	14.1
360 X 16	214	168	41450	2300	13.9
400 X 12.5	190	149	46970	2350	15.7
400 X 16	239	188	57950	2900	15.6
400 X 20	294	231	69400	3470	15.4

یکی از مهم ترین ابزارهای مهندسی، جدول اشتال قوطی و سایر مقاطع فولادی است که اطلاعات مفید و جامعی در خصوص محصولات ارائه می دهد. این جدول حاوی اطلاعات استاندارد و بسیار مفیدی است که از سوی استانداردهای جهانی تایید شده و مورد قبول فولادسازان است.

برای تشخیص کیفیت قوطی، علاوه بر جدول وزن می توان به جدول اشتال آن مراجعه کرد. چنانچه از اطلاعات این جدول استفاده نمودید و به اطلاعات بیشتری نیاز داشتید با کارشناسان اصفهان آهن تماس بگیرید.
