جدول اشتال ناودانی + وزن ناودانی 6 و 12 متری

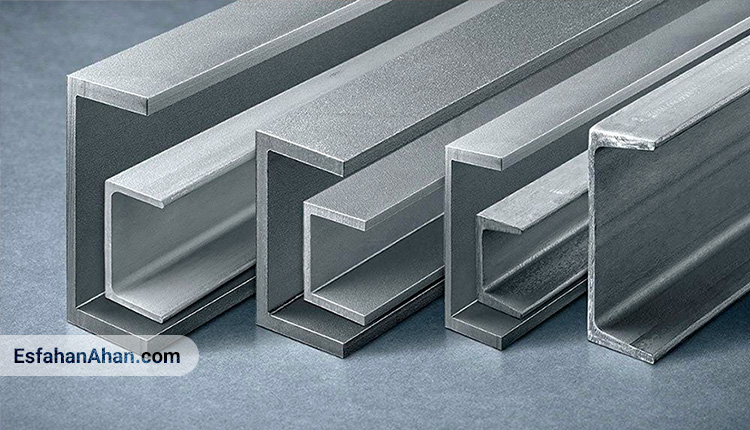

ناودانی یکی از پر مصرف‌ترین تولیدات فولادی است که به دو روش نورد سرد و گرم تولید می‌شود و در کاربری عمرانی به دو نوع C و U تقسیم می‌شوند. برای ناودانی دو نوع استاندارد ابعادی UPE و UPN وجود دارد که UPN (یا همان UNP) کاربرد صنعتی بیشتری داشته و به ناودانی اروپایی شهرت دارد. در ادامه متن می‌توانید جدول اشتال ناودانی و جدول وزنی آن را مشاهده نمایید.
دسترسی سریع:
فرمول محاسبه وزن ناودانی:
وزن ناودانی سایز UPN20 به طول ۱۲ متر از طریق فرمول زیر محاسبه می‌شود:
- طول ناودانی (بر حسب متر) × وزن یک متر ناودانی بر اساس ابعاد از جدول اشتال= وزن ناودانی
- مثال: 12 متر × 2.86 کیلوگرم = 34.32 کیلوگرم
جدول وزن ناودانی 6 و 12 متری:
| سایز ناودانی (cm) | وزن شاخه سبک ۱۲ متری (kg) | وزن 12 متری هم وزن اروپا | وزن شاخه 6 متری سبک ایرانی | وزن 6 متری سنگین ایرانی |
| 5 | _ | 67 | 23 | تولید نمیشود |
| 6.5 | _ | 84 | 42 | تولید نمیشود |
| 8 | _ | 103 | 28 | 38 |
| 10 | _ | 127 | 39 | 49 |
| 12 | _ | 160 | 49 | 60 |
| 14 | _ | 192 | 65 | 72 |
| 16 | _ | 225 | 80 | 85 |
| 18 | _ | 265 | 100 | تولید نمیشود |
| 20 | _ | 305 | تولید نمیشود | تولید نمیشود |
| 22 | _ | 350 | تولید نمیشود | تولید نمیشود |
| 24 | _ | 400 | تولید نمیشود | تولید نمیشود |
| 26 | _ | _ | _ | _ |
| 28 | _ | _ | _ | _ |
| 30 | _ | _ | _ | _ |
| 40 | _ | _ | _ | _ |
تفاوت ناودانی سبک و سنگین
ناودانی سبک و ناودانی سنگین دو نام تجاری هستند که ممکن است در بازار زیاد به گوش شما بخورند، تفاوت این دو ناودانی در این است که وزن ناودانی سبک، کم‌تر از جدول اشتال است ولی وزن ناودانی سنگین برابر جدول اشتال هست.
ناودانی UPE:
ناودانی UPE به مدلی گفته می‌شود که در آن دو لبه به‌صورت کاملاً موازی هستند
راهنمای جدول اشتال ناودانی نوع UPE:
| h = ارتفاع جان ناودانی | b = پهنای باله ناودانی |
| s = ضخامت جان | t = ضخامت باله |
| R = شعاع انحناء داخلی اتصال جان به باله | h1 = ارتفاع داخل دهانه ناودانی |
| d = ارتفاع داخلی دهانه منهای شعاع انحنای داخلی | Ø = شعاع کمانش |
| emin = حداقل فاصله از محور | emax = حداکثر فاصله از محور |
| A = مساحت مقطع | G = وزن مخصوص 1 متر |
| AL = محیط طول | AG = مساحت کلی |
جدول اشتال ناودانی UPE، مشخصات اصلی:
| UPE | h mm | b mm | s mm | t mm | R mm | h1 mm | d mm | Ø | emin mm | emax mm | A cm2 | G kg/m | AL m2/m | AG m2/m |
| 80 | 80 | 50 | 4.0 | 7.0 | 10 | 66 | 46 | – | – | 10.1 | 7.90 | 0.343 | 43.45 | |
| 100 | 100 | 55 | 4.5 | 7.5 | 10 | 85 | 65 | M12 | 35 | 36 | 12.5 | 9.82 | 0.402 | 41.00 |
| 120 | 120 | 60 | 5.0 | 8.0 | 12 | 104 | 80 | M12 | 35 | 41 | 15.4 | 12.1 | 0.460 | 37.98 |
| 140 | 140 | 65 | 5.0 | 9.0 | 12 | 122 | 98 | M16 | 35 | 38 | 18.4 | 14.5 | 0.520 | 35.95 |
| 160 | 160 | 70 | 5.5 | 9.5 | 12 | 141 | 117 | M16 | 36 | 43 | 21.7 | 17.0 | 0.579 | 34.01 |
| 180 | 180 | 75 | 5.5 | 10.5 | 12 | 159 | 135 | M16 | 36 | 48 | 25.1 | 19.7 | 0.639 | 32.40 |
| 200 | 200 | 80 | 6.0 | 11.0 | 13 | 178 | 152 | M20 | 46 | 47 | 29.0 | 22.8 | 0.697 | 30.60 |
| 220 | 220 | 85 | 6.5 | 12.0 | 13 | 196 | 170 | M22 | 47 | 49 | 33.9 | 26.6 | 0.756 | 28.43 |
| 240 | 240 | 90 | 7.0 | 12.5 | 15 | 215 | 185 | M24 | 47 | 51 | 38.5 | 30.2 | 0.813 | 26.89 |
| 270 | 270 | 95 | 7.5 | 13.5 | 15 | 243 | 213 | M27 | 48 | 50 | 44.8 | 35.2 | 0.892 | 25.34 |
| 300 | 300 | 100 | 9.5 | 15.0 | 15 | 270 | 240 | M27 | 50 | 55 | 56.6 | 44.4 | 0.968 | 21.78 |
| 330 | 330 | 105 | 11.0 | 16.0 | 18 | 298 | 262 | M27 | 54 | 60 | 67.8 | 53.2 | 1.043 | 19.60 |
| 360 | 360 | 110 | 12.0 | 17.0 | 18 | 326 | 290 | M27 | 55 | 65 | 77.9 | 61.2 | 1.121 | 18.32 |
| 400 | 400 | 115 | 13.5 | 18.0 | 18 | 364 | 328 | M27 | 57 | 70 | 91.9 | 72.2 | 1.218 | 16.87 |
راهنمای جدول اشتال مشخصات فرعی ناودانی UPE:
| Ix = شعاع ژیراسیون | Wel.x = مدول الاستیک محور x |
| Wpl.y = مدول پلاستیک محور y | ix = ممان اینرسی |
| Avy = محیط برشی موازی با باله | Iy = شعاع ژیراسیون |
| Wel.y = مدول مقطع Y | Wpl.y = مدول پلاستیک محور y |
| iy = ممان اینرسی Y | Ss = حداقل فاصله باله تا جان |
| It = مقدار ثابت اینرسی پیچشی | Iw = مدول اینرسی |
| Xs = محور برش از جان | Xm = مرکز برش از محور |
جدول اشتال مشخصات فرعی ناودانی UPE:
| UPE | Ix cm4 | Wel.x cm4 | Wpl.y cm4 | ix cm4 | Avy cm4 | Iy cm4 | Wel.y cm4 | Wpl.y cm4 | iy cm | Ss mm | It cm | Iw cm | Xs cm | Xm cm |
| 80 | 107 | 26.8 | 31.2 | 3.26 | 4.05 | 25.5 | 7.98 | 14.3 | 1.59 | 16.9 | 1.47 | 0.22 | 1.82 | 3.71 |
| 100 | 207 | 41.4 | 48.0 | 4.07 | 5.34 | 38.3 | 10.6 | 19.3 | 1.75 | 17.9 | 2.01 | 0.53 | 1.91 | 3.93 |
| 120 | 364 | 60.6 | 70.3 | 4.86 | 7.18 | 55.5 | 13.8 | 25.3 | 1.90 | 20.0 | 2.90 | 1.12 | 1.98 | 4.12 |
| 140 | 599 | 85.6 | 98.8 | 5.71 | 8.25 | 78.8 | 18.2 | 33.2 | 2.07 | 21.0 | 4.05 | 2.20 | 2.17 | 4.54 |
| 160 | 911 | 114 | 132 | 6.48 | 10.0 | 107 | 22.6 | 41.5 | 2.22 | 22.0 | 5.20 | 3.96 | 2.27 | 4.76 |
| 180 | 1353 | 150 | 173 | 7.34 | 11.2 | 144 | 28.6 | 52.3 | 2.39 | 23.0 | 6.99 | 6.81 | 2.47 | 5.19 |
| 200 | 1909 | 191 | 220 | 8.11 | 13.5 | 187 | 34.4 | 63.3 | 2.54 | 24.6 | 8.89 | 11.0 | 2.56 | 5.41 |
| 220 | 2682 | 244 | 281 | 8.90 | 15.8 | 246 | 42.5 | 78.2 | 2.70 | 26.1 | 12.1 | 17.6 | 2.70 | 5.70 |
| 240 | 3599 | 300 | 347 | 9.67 | 18.8 | 311 | 50.1 | 92.2 | 2.84 | 28.3 | 15.1 | 26.4 | 2.79 | 5.91 |
| 270 | 5255 | 389 | 451 | 10.8 | 22.2 | 401 | 60.7 | 112 | 2.99 | 29.8 | 19.9 | 43.6 | 2.89 | 6.14 |
| 300 | 7823 | 522 | 613 | 11.8 | 30.3 | 538 | 75.6 | 137 | 3.08 | 33.3 | 31.5 | 72.7 | 2.89 | 6.03 |
| 330 | 11008 | 667 | 792 | 12.7 | 38.8 | 682 | 89.7 | 156 | 3.17 | 37.5 | 45.2 | 112 | 2.90 | 6.00 |
| 360 | 14825 | 824 | 982 | 13.8 | 45.6 | 841 | 105.0 | 178 | 3.29 | 39.5 | 58.5 | 166 | 2.97 | 6.12 |
| 400 | 20981 | 1049 | 1260 | 15.1 | 56.2 | 1045 | 123.0 | 191 | 3.37 | 42.0 | 79.1 | 259 | 2.98 | 6.06 |
ناودانی UPN:
ناودانی‌های UPN به‌صورت تکی و یا دوبل در بادبندها، تیرها، ستون‌ها و ساخت خرپاها کاربرد دارند. نوع سنگین UPN بر اساس استاندارد اروپا DIN1026 از سایز ۴۰ الی ۴۰۰ تهیه و تولید می‌شود و برای قاب و پایه‌های ماشین آلات، اسکلت کامیون، چارچوب، ترمیم بناهای معماری، تشکیلات دریایی، ساختمان، تجهیزات ساخت و سازو غیره بکار می‌رود.

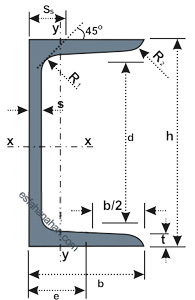

راهنمای جدول اشتال ناودانی نوع UPN:
| h = ارتفاع جان ناودانی | b = پهنای باله ناودانی |
| s = ضخامت جان | e = فاصله محور ثقل |
| R2 = شعاع لبه داخلی باله | t=R1 = شعاع انحناء داخلی اتصال جان به باله |
| d = ارتفاع داخلی دهانه منهای شعاع انحنای داخلی | Ø = شعاع کمانش |
| emin = حداقل فاصله از محور | emax = حداکثر فاصله از محور |
| A = مساحت مقطع | G = وزن مخصوص 1 متر |
| AL = محیط طول | AG = مساحت کلی |
جدول اشتال ناودانی UPN، مشخصات اصلی:
| UPN | G kg/m | B mm | H mm | S mm | t=R1 mm | R2 mm | E mm | A cm2 | d mm | Ø | emin mm | emax mm | AL m2/m | AG m2/t |
| 30 | 4.27 | 33 | 30 | 5.0 | 7.0 | 3.5 | – | 5.4 | – | – | – | – | – | – |
| 20 | 2.86 | 20 | 40 | 5.0 | 5.5 | 2.5 | – | 3.7 | – | – | – | – | – | – |
| 40 | 4.87 | 35 | 40 | 5.0 | 3.5 | 7.0 | – | 6.2 | – | – | – | – | – | – |
| 50 | 5.59 | 38 | 50 | 5.0 | 7.0 | 3.5 | 13.7 | 7.12 | 21 | – | – | – | 0.232 | 42.22 |
| 65 | 7.09 | 42 | 65 | 5.5 | 7.5 | 4.0 | 14.2 | 9.03 | 34 | – | – | – | 0.273 | 39.57 |
| 80 | 8.64 | 45 | 80 | 6.0 | 8.0 | 4.0 | 14.5 | 11.00 | 47 | – | – | – | 0.312 | 37.10 |
| 100 | 10.6 | 50 | 100 | 6.0 | 8.5 | 4.5 | 15.5 | 13.50 | 64 | – | – | – | 0.372 | 35.10 |
| 120 | 13.4 | 55 | 120 | 7.0 | 9.0 | 4.5 | 16 | 17.00 | 82 | – | – | – | 0.434 | 32.52 |
| 140 | 16.0 | 60 | 140 | 7.0 | 10.0 | 5.0 | 17.5 | 20.40 | 98 | M12 | 33 | 37 | 0.489 | 30.54 |
| 160 | 18.8 | 65 | 160 | 7.5 | 10.5 | 5.5 | 18.4 | 24.00 | 115 | M12 | 34 | 42 | 0.546 | 28.98 |
| 180 | 22.0 | 70 | 180 | 8.0 | 11.0 | 5.5 | 19.2 | 28.00 | 133 | M16 | 38 | 41 | 0.611 | 27.80 |
| 200 | 25.3 | 75 | 200 | 8.5 | 11.5 | 6.0 | 20.1 | 32.20 | 151 | M16 | 39 | 46 | 0.661 | 26.15 |
| 220 | 29.4 | 80 | 220 | 9.0 | 12.5 | 6.5 | 21.4 | 37.40 | 167 | M16 | 40 | 51 | 0.718 | 24.46 |
| 240 | 33.2 | 85 | 240 | 9.5 | 13.0 | 6.5 | 22.3 | 42.30 | 184 | M20 | 46 | 50 | 0.775 | 23.34 |
| 260 | 37.9 | 90 | 260 | 10.0 | 14.0 | 7.0 | 23.6 | 48.30 | 200 | M22 | 50 | 52 | 0.834 | 22.00 |
| 280 | 41.8 | 95 | 280 | 10.0 | 15.0 | 7.5 | 25.3 | 53.30 | 216 | M22 | 52 | 57 | 0.890 | 21.27 |
| 300 | 46.2 | 100 | 300 | 10.0 | 16.0 | 8.0 | 27.0 | 58.80 | 232 | M24 | 55 | 59 | 0.950 | 20.58 |
| 320 | 59.5 | 100 | 320 | 14.0 | 17.5 | 8.8 | – | 75.80 | 246 | M22 | 58 | 62 | 0.982 | 16.50 |
| 350 | 60.6 | 100 | 350 | 14.0 | 16.0 | 8.0 | – | 77.30 | 282 | M22 | 56 | 62 | 1.05 | 17.25 |
| 380 | 63.1 | 102 | 380 | 13.5 | 16.0 | 8.0 | – | 80.40 | 313 | M24 | 59 | 60 | 1.11 | 17.59 |
| 400 | 71.8 | 110 | 400 | 14.0 | 18.0 | 9.0 | – | 91.50 | 324 | M27 | 61 | 62 | 1.18 | 16.46 |
راهنمای جدول اشتال مشخصات فرعی ناودانی UPN:
| Ix = شعاع ژیراسیون | Wel.x = مدول الاستیک محور x |
| Wpl.y = مدول پلاستیک محور y | ix = ممان اینرسی |
| Avy = محیط برشی موازی با باله | Iy = شعاع ژیراسیون |
| Wel.y = مدول مقطع Y | Wpl.y = مدول پلاستیک محور y |
| iy = ممان اینرسی Y | Ss = حداقل فاصله باله تا جان |
| It = مقدار ثابت اینرسی پیچشی | Iw = مدول اینرسی |
| Ys = محور برش از جان | Ym = مرکز برش از محور |
جدول اشتال مشخصات فرعی ناودانی UPN:
| UPN | Ix cm | Wel.x cm3 | Wpl.x cm3 | ix cm | Avz cm2 | Iy cm4 | Wel.y cm3 | Wel.y cm3 | iy cm | Ss mm | It cm | Iw cm2 | Ys mm | Ym cm |
| 30 | 6.39 | 4.26 | – | 1.08 | – | 5.33 | 2.68 | – | 0.99 | – | – | – | – | – |
| 20 | 7.58 | 3.79 | – | 1.44 | – | 1.14 | 0.86 | – | 0.56 | – | – | – | – | – |
| 40 | 14.1 | 7.05 | – | 1.50 | – | 6.68 | 3.08 | – | 1.04 | – | – | – | – | – |
| 50 | 26.4 | 10.6 | 13.1 | 1.92 | 2.77 | 9.12 | 3.75 | 6.78 | 1.13 | 16.7 | 1.12 | 0.03 | 1.37 | 2.47 |
| 65 | 57.5 | 17.7 | 21.7 | 2.52 | 3.68 | 14.1 | 5.07 | 9.38 | 1.25 | 18.0 | 1.61 | 0.08 | 1.42 | 2.60 |
| 80 | 106 | 26.5 | 32.2 | 3.10 | 4.90 | 19.4 | 6.36 | 11.90 | 1.33 | 19.4 | 2.20 | 0.18 | 1.45 | 2.67 |
| 100 | 206 | 41.2 | 49.0 | 3.91 | 6.47 | 29.3 | 8.49 | 16.20 | 1.47 | 20.3 | 2.81 | 0.41 | 1.55 | 2.93 |
| 120 | 364 | 60.7 | 72.6 | 4.62 | 8.80 | 43.2 | 11.12 | 21.20 | 1.59 | 22.2 | 4.15 | 0.90 | 1.60 | 3.03 |
| 140 | 605 | 86.4 | 103.0 | 5.45 | 10.4 | 62.7 | 14.8 | 28.30 | 1.75 | 23.9 | 5.68 | 1.80 | 1.75 | 3.37 |
| 160 | 925 | 116 | 138 | 6.21 | 12.6 | 85.3 | 18.3 | 35.2 | 1.89 | 25.3 | 7.39 | 3.26 | 1.84 | 3.56 |
| 180 | 1350 | 150 | 179 | 6.95 | 15.1 | 114 | 22.4 | 42.9 | 2.02 | 26.7 | 9.55 | 5.57 | 1.92 | 3.75 |
| 200 | 1910 | 191 | 228 | 7.70 | 17.7 | 148 | 27.0 | 51.8 | 2.14 | 28.1 | 11.9 | 9.07 | 2.01 | 3.95 |
| 220 | 2690 | 245 | 292 | 8.48 | 20.6 | 197 | 33.6 | 64.1 | 2.30 | 30.3 | 16.0 | 14.6 | 2.14 | 4.20 |
| 240 | 3600 | 300 | 358 | 9.22 | 23.7 | 248 | 39.6 | 75.7 | 2.42 | 31.7 | 19.7 | 22.1 | 2.23 | 4.39 |
| 260 | 4820 | 371 | 442 | 9.99 | 27.1 | 317 | 47.7 | 91.6 | 2.56 | 33.9 | 25.5 | 33.3 | 2.36 | 4.66 |
| 280 | 6280 | 448 | 532 | 10.9 | 29.3 | 399 | 57.2 | 109 | 2.74 | 35.6 | 31.0 | 48.5 | 2.53 | 5.02 |
| 300 | 8030 | 535 | 632 | 11.7 | 31.8 | 495 | 67.8 | 130 | 2.90 | 37.3 | 37.4 | 69.1 | 2.70 | 5.41 |
| 320 | 10870 | 679 | 826 | 12.1 | 47.1 | 597 | 80.6 | 152 | 2.81 | 43.0 | 66.7 | 96.1 | 2.60 | 4.82 |
| 350 | 12840 | 734 | 918 | 12.9 | 50.8 | 570 | 75.0 | 143 | 2.72 | 40.7 | 61.2 | 114 | 2.40 | 4.45 |
| 380 | 15760 | 829 | 1010 | 14.0 | 53.2 | 615 | 78.7 | 148 | 2.77 | 40.3 | 59.1 | 146 | 2.38 | 4.58 |
| 400 | 20350 | 1020 | 1240 | 14.9 | 58.6 | 846 | 102 | 190 | 3.04 | 44.0 | 81.6 | 221 | 2.65 | 5.11 |
منبع جدول اشتال
